Komplet 2-DIN Kit m. rum Citroen/Peugeot Infodapter

Komplet 2-DIN Kit m. rum – Citroën/Fiat/Opel/Peugeot Infodapter
Komplet monteringssæt i acv premium quality til udskiftning af fabriksmonteret radio (OEM head unit) med en eftermarkeds 2-DIN enhed. Kittet inkluderer 2-DIN facia (piano black) med opbevaringsrum samt CAN-bus Infodapter og ratbetjeningsinterface (SWC), så bilens vigtige funktioner og visninger kan bevares i videst muligt omfang.
Anvendelse: Mange bilproducenter bruger bilspecifikke head units, der matcher instrumentbordets design. Med dette 2-DIN kit kan du montere en standard 2-DIN radio/navigation og samtidig få de nødvendige adaptere og interfaces til korrekt tilslutning og integration.
Kompatibilitet (køretøjer): Citroën Jumper (250) 05/2014 – 10/2022* Citroën Jumper (250) 10/2022 – 06/2024* Citroën e-Jumper (259) 10/2021 – 06/2024* Citroën Relay (250) 2006 – 2024 Fiat 500 (ZAF 312) 07/2016 – 2023 Fiat 500L (ZAF 199) 10/2012 – 07/2017 Fiat 500L (ZAF 199) 07/2017 – 03/2022 Fiat Doblo (ZAF 263) 01/2015 – 06/2022 Fiat Ducato (ZFA 250) 05/2014 – 11/2021* Opel Movano Cargo C (Y) 10/2021 – 01/2024* Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024* Peugeot Boxer (Y) 09/2014 – 12/2019* Peugeot Boxer (Y) 08/2018 – 06/2024* Peugeot e-Boxer (Y) 10/2021 – 06/2024
Krav til bilen: Biler med ratbetjening (SWC) Biler med stemmeopkaldsknap (voice dial button) CAN-bus system
Understøttede funktioner (afhængigt af bil og radio): Ratbetjening (SWC) via interface Visning/tilgængelighed af udvalgte bilindstillinger og bilinformation på eftermonteret skærm (afhænger af retrofit-radioens funktioner og software) Gendannelse af centrale køretøjsfunktioner via CAN-bus, hvor understøttet
Tilslutninger og interfaces: Hovedstik: 52-pin Fiat Antenneadapter: Fakra til DIN (passiv) SWC-lead: 42ctmultilead3 (multilead til kompatible head units, inkl. udvalgte Pioneer 2022+)
Signaler (udgange fra interface): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgear-signal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremse-signal Maks. samlet belastning på udgange: 100 mA Ved strømbehov over 100 mA skal relæ anvendes (spolemodstand min. 75 Ohm ved 1 relæ eller 150 Ohm ved 2 relæer)
Bakkamera (opsætning): Bakkamera-signal kan aktiveres via interface-menu (settings). Lilla/hvid bruges som bak-signal til head unit. Video til eftermarkedsradio tilsluttes typisk via RCA (gul) til radioens bakkameraindgang, og funktionen konfigureres i radioens menu. Ved OEM bakkamera med originalt stik: Rød pin 31 Video+ / Hvid pin 23 Video- / Sort pin 33 skærm
Bemærkninger og vigtige forbehold: Sammenlign altid de viste/angivne stiktyper med stikkene i bilen, så de passer både fysisk og teknisk. Kontrollér, at en af de angivne OEM head units har været monteret fra fabrikken (bl.a. Continental 250VP1/250VP2 og udvalgte Daiichi-systemer*). Ikke alle bilfunktioner, bilindstillinger eller bilinformationer understøttes i alle køretøjer og udstyrsniveauer. Visse førerassistentsystemer kan være uden understøttelse (f.eks. high beam assistance), og start/stop kan i nogle tilfælde ikke justeres via retrofit-løsningen. Importbiler eller køretøjer med anden software kan have begrænset kompatibilitet. Efter ændring af konfiguration kan det være nødvendigt at lade CAN-bus gå i sleep (CAN-bus shut down) og derefter genstarte bilen, så nye kommandoer/opsætning indlæses.
Daiichi OEM HU (vigtigt): På udvalgte køretøjer med Daiichi OEM head unit og ledningsnet med sorte kabler kan adapterledningsnettet kræve adskillelse ved radioplads i førersiden. Køretøjer med direkte fortrådet Daiichi OEM head unit med farvede kabler er ikke kompatible.
Farve og finish: Facia: piano black

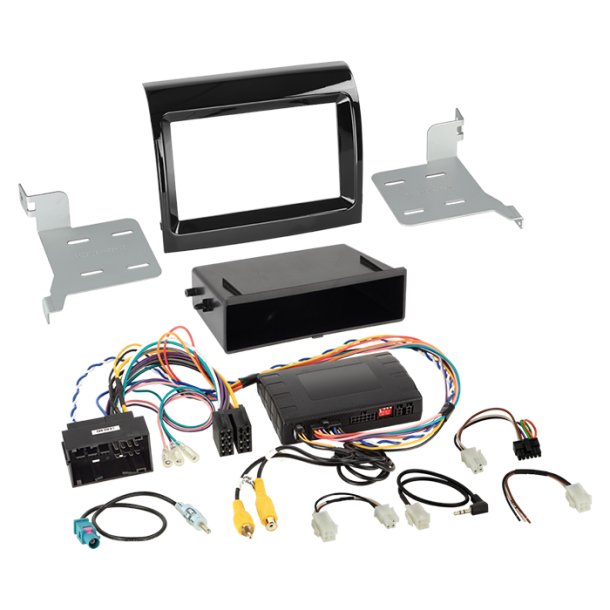

Indhold i pakken: 2-DIN facia plate med rum til Citroën/Fiat/Opel/Peugeot (381094-35-1) Infodapter til Citroën/Fiat/Opel/Peugeot 52-pin Fiat VP1/VP2 (43uft01) SWC multilead (42ctmultilead3) Antenneadapter Fakra til DIN, passiv (1524-01)
Tilvalg: INBAY® opbevaringsrum til 2-DIN facia (skruebar) 241000-10-1
Installationsanbefaling (kort): 1) Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering 2) Afbryd OEM-radio spændingsfrit 3) Tilslut interface og kabler spændingsfrit og kontrollér konfiguration 4) Tilslut eftermarkedsradio i henhold til radioens manual (SWC/kamera/håndfri/antenne m.m.) 5) Tilslut bilens hovedstik som sidste step 6) Udfør funktionstest af ratbetjening, bilfunktioner og menuer før endelig samling
