Komplet 1-DIN Kit Ford sort /CAN Bus Fakra – radioramme, CAN-bus interface og antenneadapter
Dette komplette 1-DIN monteringssæt til Ford gør det muligt at udskifte den originale OEM-radio (HU) med en eftermarkeds 1-DIN radio, samtidig med at nødvendige tilslutninger, CAN-bus signaler og ratbetjening (SWC) kan bevares via medfølgende interface. Sættet er udviklet til Ford-modeller med 40-pin Quadlock og Fakra-antenneforbindelse og leveres i sort finish, der matcher bilens instrumentbord.
Anvendelse: Til udskiftning af OEM head unit i køretøjer med 5000C / 6000CD / 6006CD / Sony OEM HU samt OEM audio system / satnav med kortslot i front (afhængigt af bilens udstyr). Bemærk: OEM HU-design kan ændre sig i modelserien (rektangulær til oval) – sammenlign altid stik og radioens front før bestilling.
Vigtige kompatibilitetsbemærkninger: CAN Bus: Ja SWC (ratbetjening): Analog (via interface) Stiktype bilside: 40 Pin Quadlock Ford Ratbetjening udgang: 3,5 mm jack / løse ledninger (afhængigt af radio/interfacekrav) Antenneadapter: Fakra(m) til DIN(m) (passiv) Til køretøjer uden Pin 16 +12V tænding (klemme 15) i strømstik A (tænding leveres via CAN-bus interface). Ikke alle køretøjsfunktioner understøttes i alle opsætninger (fx Trailer Assist, eCall og visse førerassistentsystemer). Funktioner kan afhænge af bilens udstyr samt eftermarkedsradioens software og muligheder.
Passer til følgende køretøjer: Ford Focus CC (DB3) 03/2008 – 08/2010 Ford Focus (DA3 Facelift) 02/2008 – 03/2011 Ford Galaxy (WA6) 07/2006 – 04/2010 Ford Galaxy (WA6) 05/2010 – 05/2015* Ford Mondeo IV (BA7) 06/2007 – 10/2010* Ford Mondeo IV (BA7) 11/2010 – 08/2014* Ford S-Max (WA6) 06/2006 – 04/2010* Ford S-Max (WA6) 05/2010 – 05/2015* Ford Tourneo Connect (P2) 10/2006 – 08/2011 *Køretøjer med PDC: Kontroller funktion uden OEM HU før endelig montering.
Farve og pasform: Farve: Sort Monteringsudskæring (HU display/åbning): 172 mm x 98,5 mm Bemærk: På enkelte Ford-modeller kan der være behov for mindre tilpasningsarbejde på radiorammen med almindeligt værktøjsudstyr for optimal pasform.
Signaler og udgange (via interface): Rød: +12V tænding (klemme 15) Orange: +12V instrumentlys (klemme 58) Lilla/hvid: +12V bakkesignal Pink: Hastighedspuls (speed pulse) Grøn: Parkbremse-signal (GND) Maks. belastning på udgange: 250 mA Ved strømforbrug over 250 mA: anvend relæ (min. spolemodstand 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Stik- og pin-information (uddrag): Strømstik A: Pin 16 +12V tænding (klemme 15) ikke tildelt (tænding via CAN). CAN: Pin 9 CAN-High (typisk blå/hvid), Pin 10 CAN-Low (typisk lilla) – farver kan variere. MQS stik B (SWC analog): Pin 6 grå/gul (SWC), Pin 8 blå (SWC / GND) – farver kan variere. Ekstra signaler (hvis tildelt i bilen): Pin 11 bakkesignal, Pin 12 hastighedspuls.
Begrænsninger og anbefalinger: Køretøjer med genimport eller anden softwarekodning kan have funktionsafvigelser. Køretøjer uden 7" OEM farvedisplay satnav med integreret klimastyring. Køretøjer uden CAN-bus understøttet PDC (alternativt produkt kan være nødvendigt ved manglende PDC-funktion). Kontroller altid at stik på kabelsættet matcher bilens stik optisk og teknisk, og at en af de angivne OEM-radioer har været monteret fra fabrikken. Udfør fuld funktionstest (lyd, ratbetjening, bilindstillinger, PDC m.m.) før endelig samling.

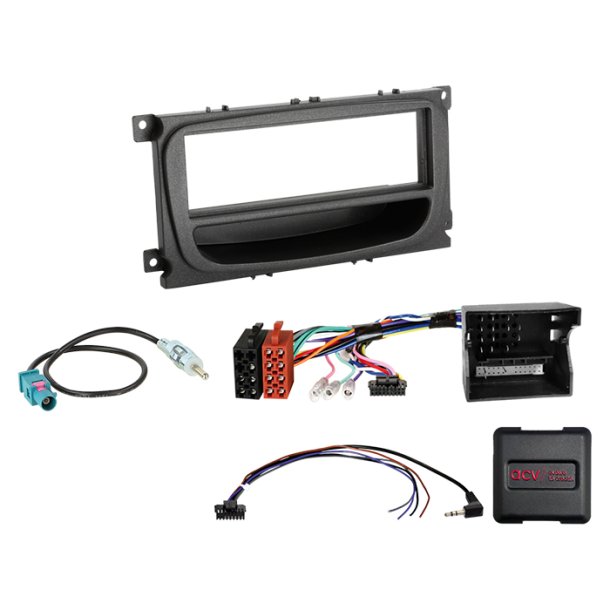

Indhold i pakken: 1-DIN facia plate / radioramme med opbevaringslomme (Ford, sort) CAN-bus kabelsæt / interface til Ford 40-pin Quadlock med SWC (analog) Antenneadapter Fakra(m) til DIN(m), passiv
Monteringsvejledning (kort): 1) Kontrollér alle funktioner og bilindstillinger i OEM-radioen før adskillelse. 2) Afbryd OEM-radioen spændingsfrit. 3) Tilslut interface og HU-kabel efter anvisning til den valgte eftermarkedsradio (kontroller evt. dip-switch indstillinger i manualen). 4) Tilslut øvrige forbindelser (SWC, kamera, håndfri, antenne/phantom power osv.) efter radioens instruktioner. 5) Tilslut hovedforbindelsen til bilen som det sidste og udfør software-/funktionskonfiguration. 6) Test ratbetjening, CAN-funktioner og relevante køretøjsfunktioner før endelig montering.
Tip til korrekt valg: Dette Ford 1-DIN kit er ideelt, hvis du ønsker en ren og OEM-lignende montering af 1-DIN radio i instrumentbordet, med korrekte adaptere til Quadlock, CAN-bus tænding/lys samt Fakra-antenne. For bedste resultat bør installation udføres af fagperson, især hvis der skal tilsluttes løse ledninger eller foretages tilpasninger.
