Komplet 1-DIN Kit m. rum Opel charcoal CAN Bus

Komplet 1-DIN Kit m. rum Opel charcoal CAN Bus – monteringssæt med ratbetjening og antenneadapter
Dette komplette 1-DIN monteringssæt gør det nemt at udskifte en original Opel-radio (OEM head unit) med en eftermarkeds 1-DIN radio, samtidig med at bilens CAN Bus-funktioner og original ratbetjening (SWC) kan bevares, afhængigt af bilens udstyr og radioens understøttelse. Sættet er i acv pro quality og leveres med facia/radioramme i cockpitmatchende farve samt nødvendige adaptere til installation.
Funktion og anvendelse Mange bilproducenter bruger bilspecifikke OEM-radioer, som passer til instrumentbordets design og bilens elektronik. Med dette 1-DIN kit får du alle hovedkomponenter til at montere en 1-DIN radio med opbevaringsrum (pocket) og tilslutte via CAN Bus-interface, så vigtige signaler og funktioner kan gendannes ved retrofit.
Kompatible køretøjer Opel Antara (L-A) 11/2006 – 11/2010 Opel Antara (L-A) 01/2011 – 03/2015 Opel Astra H (A-H) 03/2004 – 02/2007 Opel Astra H (A-H) 02/2007 – 11/2010 Opel Corsa D (S07) 10/2006 – 11/2008 Opel Zafira B (A-H) 07/2005 – 06/2010 Opel Zafira B (A-H) 02/2008 – 12/2014
Passer typisk til følgende OEM-radioer Køretøjer med CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM HU Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM HU
Tekniske data (adaptere og tilslutninger) CAN Bus: Ja Hovedstik mod bil: 40-pin Quadlock (Opel) Ratbetjening (OEM SWC): udgang til 3,5 mm jack samt løse ledninger (afhængigt af eftermarkedsradioens SWC-standard) Antenneadapter: OEM Fakra (han) til DIN (han) med 12V phantom strøm Blå ledning: +12V antenne remote
Tilgængelige signaler fra interfacet Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND håndbremse-/parkbremsesignal Maks. belastning på udgange: 250 mA Ved behov over 250 mA: anvend relæ (min. 75 Ohm ved 1 relæ eller min. 150 Ohm ved 2 relæer)
Farve og finish Cockpitfarve: charcoal metallic (Opel charcoal-metallic). Facia/radiorammen er designet til at matche instrumentbordets udtryk i de angivne modeller og udstyrsvarianter.

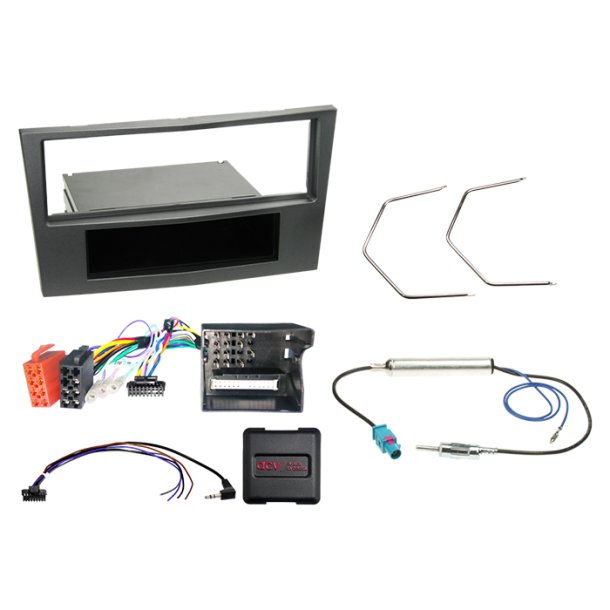

Indhold i pakken 1-DIN facia/radioramme med opbevaringsrum (pocket) i Opel charcoal-metallic CAN Bus-/ratbetjeningsinterface og ledningsnet til Opel 40-pin Quadlock Antenneadapter Fakra (m) til DIN (m) med 12V phantom Afmonteringsnøgler (release keys) til OEM-radio
Vigtige bemærkninger før køb og montering Sammenlign altid stikkene på billeder/produktdata med bilens stik og kontroller, at de passer både fysisk og teknisk. Kontrollér at en af de nævnte OEM-radioer har været monteret i bilen fra fabrikken. Genimporterede biler eller biler med anden software kan have begrænsninger eller manglende kompatibilitet i enkelte funktioner. Ikke alle bilfunktioner kan nødvendigvis understøttes (eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer), afhængigt af bilens udstyr og den valgte eftermarkedsradio.
Anbefalet installationsprocedure (kort) 1) Kontrollér OEM-radioens funktioner og køretøjsindstillinger før adskillelse. 2) Afbryd OEM-radioen spændingsfrit. 3) Tilslut interface og kabler spændingsfrit og i korrekt rækkefølge. 4) Tilslut eftermarkedsradioens kabler i henhold til radioens manual, og tilslut bilens hovedstik til sidst. 5) Konfigurér interface og radio (SWC, phantom power, evt. kamera/håndfri) og udfør fuld funktionstest før endelig samling.
