Komplet 1-DIN Kit m. rum Opel charcoal – CAN Bus, SWC og antenneadapter
Dette acv pro quality monteringskit gør det muligt at udskifte bilens originale OEM-radio (head unit) med en eftermarkeds 1-DIN radio, samtidig med at vigtige bilfunktioner via CAN Bus kan bevares. Sættet indeholder radioramme med opbevaringsrum, kabler/adaptersæt til radio-tilslutning samt interface til ratbetjening (SWC) og antenneadapter med phantom power.
Anvendelse: Mange bilproducenter anvender model- og bilspecifikke OEM-radioer, der passer til instrumentbordets design. Med dette komplette 1-DIN kit får du alle nødvendige komponenter til en professionel eftermontering, hvor både pasform, tilslutninger og styresignaler er tænkt ind.
Bemærk: Signal: Analog Stiktype: 40-pin Quadlock (Opel) Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradio) Antenneadapter: Fakra (m) til DIN (m) med 12V phantom power Blå ledning: +12V antenne remote
Kompatible OEM-radioer (eksempler): CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 Blaupunkt / Delphi / Siemens VDO (OEM)
Understøttede signaler (udgangssignaler fra interface): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
DIP-switch og opsætning: Interface har DIP-switch indstillinger til forskellige eftermarkedsradio-producenter. Se altid manualen til både interface og radio før endelig montering, og udfør funktionstest af ratbetjening (SWC) samt bilens indstillinger inden slutmontage.
Vigtigt før installation: Sammenlign altid de viste/stemplede stik på ledningsnettet med stik i bilen, så de passer både optisk og teknisk. Tjek bilens OEM-indstillinger og radioens menuer før afmontering, da enkelte funktioner kan ændres efter eftermontering. Ikke alle bilfunktioner understøttes i alle køretøjer/softwaresituationer (fx kan særlige assistentsystemer være begrænsede). Reimporterede biler eller biler med anden software kan give funktionsafvigelser.
Farve: Charcoal metallic (kulgrå metallic) – matcher udvalgte Opel-instrumentborde
Passer til følgende køretøjer: Opel Agila (H-B) 04/2008 – 12/2014 Opel Combo (C) 10/2004 – 09/2011 Opel Meriva A (X01) 11/2005 – 03/2010 Opel Signum (Z03) 09/2005 – 08/2008 Opel Tigra Twin Top (X-C) 07/2004 – 11/2009 Opel Vectra C (Z02) 09/2005 – 09/2008 Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapezformet OEM-radio) Opel Zafira B (A-H) 07/2005 – 06/2010 Opel Zafira B (A-H) 02/2008 – 12/2014
Instrumentbord-farvematch (charcoal metallic) i udvalgte modeller/udstyr: Opel Corsa C (X01) 10/2000 – 07/2003 Opel Corsa C (X01) 07/2003 – 10/2006 (Cool, Cosmo, Edition, Enjoy) Opel Meriva A (X01) 02/2003 – 11/2005 Opel Meriva A (X01) 11/2005 – 03/2010 (bl.a. Edition, INNOVATION, NAVI, Selection) Opel Signum (Z03) 01/2003 – 08/2005 Opel Signum (Z03) 09/2005 – 08/2008 (bl.a. Cosmo, Elegance, Sport) Opel Vectra C (Z02) 01/2002 – 08/2005 Opel Vectra C (Z02) 09/2005 – 09/2008 (bl.a. GTS, Cosmo, Sport) Opel Tigra Twin Top (X-C) 07/2004 – 11/2009

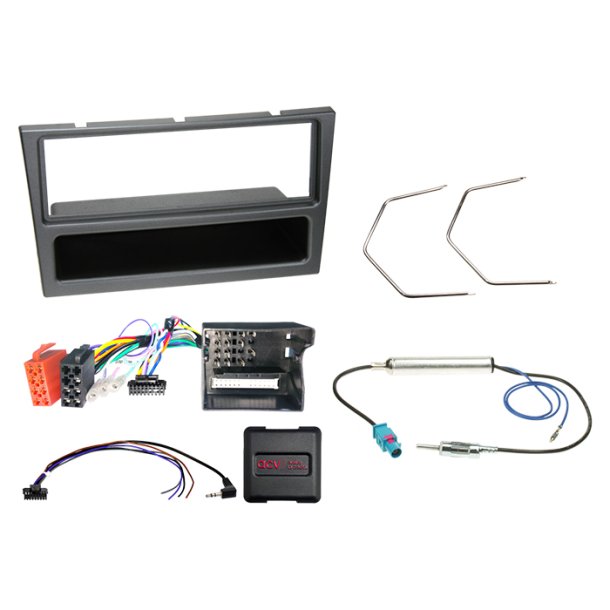

Indhold i pakken: 1-DIN radioramme med opbevaringsrum (Opel, charcoal metallic) CAN Bus interface med ratbetjening (SWC) + 40-pin Quadlock multilead ledningsnet Antenneadapter Fakra (m) til DIN (m) med 12V phantom power Afmonteringsnøgler til Opel (1 1/2 ISO)
Monteringsanbefaling: Tilslut og konfigurer altid interface og radio spændingsfrit, og tilslut bilens hovedstik som sidste trin. Udfør fuld funktionstest (radio, tænding, belysning, SWC, antenne/phantom power og eventuelle signaler) før endelig samling af dashboard.
