Komplet 2-ISO Kit med rum – Seat/Skoda/VW DIN
Komplet monteringskit til udskiftning af original radio (OEM head unit) i udvalgte Seat, Skoda og VW. Sættet indeholder 2-ISO frontplade med opbevaringsrum (lomme), kabelsæt til 40-pin Quadlock samt interface til ratbetjening (SWC), så du kan montere en eftermarkedsradio og samtidig bevare vigtige funktioner via CAN Bus, afhængigt af bilens udstyr.
Anvendelse Mange bilproducenter bruger bilspecifikke OEM-radioer, der passer til instrumentbordets design. Dette installationskit samler de nødvendige dele til at erstatte OEM-radioen med en 2-ISO (DIN) eftermarkedsradio og genskabe forbindelser til bilens systemer via adaptere og interface.
Vigtige bemærkninger før montering Kontrollér altid, hvilke OEM-enheder der har været monteret i bilen, og sammenlign stik visuelt og teknisk med billeder/standarder, før du monterer. Nogle køretøjsfunktioner understøttes ikke altid efter retrofit, f.eks. Trailer Assist, eCall og visse førerassistentsystemer. Tjek OEM-radioens og bilens indstillinger for tilgængelige funktioner før afmontering, og funktionstest ratbetjening og køretøjsindstillinger før endelig samling. Der kan være behov for mindre tilpasning af frontpladen med værkstedsværktøj. DIP-switch-indstillinger kan være påkrævet afhængigt af radiofabrikant (se manual til interface/radio).
Tekniske oplysninger System: CAN Bus-interface med SWC (ratbetjening) Front: 2-ISO udskæring med lomme (sort) Frontplade kompatibilitet: 2-ISO universal udskæring 103 mm x 183 mm Hovedstik: 40-pin Quadlock (VAG) til adapter/harness Ratbetjening: OEM SWC til multilead (afhængigt af eftermarkedsradio) Antenne: Fakra (han, sæt) til DIN (han) med 12V phantom
Signaler (udgangssignaler fra interface) Pink: +12V tænding (klemme 15) maks. 1,5A Orange: +12V illumination (klemme 58) maks. 0,1A Hvid: +12V bakgearssignal maks. 1,5A Gul/grøn og gul/rød: hastighedspuls (speed pulse) Grå: interface n.c. Blå: +12V antenne remote Forstærkersignal (OEM): Quadlock pin 11 til +12V amp remote (DynAudio OEM forstærket system)
Understøttelse af OEM forstærket system CAN Bus-aktivering af OEM forstærket system understøttes, afhængigt af bilens udstyr og opsætning. Reimporterede biler eller biler med anden software kan give begrænset kompatibilitet.
Diagnostik-LED på interface Blå blink: søger CAN Bus Blå konstant: CAN Bus aktiv Rød: +12V tændingsstrøm aktiv
Passer til følgende køretøjer Seat Alhambra (7N) 10/2010 – 04/2015 Seat Leon (1P) 09/2005 – 03/2009 Seat Leon (1P) 04/2009 – 11/2012 Seat Toledo (NH) 03/2013 – 05/2015 Skoda Fabia (5J) 03/2007 – 04/2010 Skoda Fabia (5J) 06/2010 – 06/2014 Skoda Octavia (1Z) 06/2004 – 05/2009 Skoda Octavia (1Z) 01/2009 – 03/2013 Skoda Rapid (NH) 10/2012 – 04/2015 Skoda Rapid (NH) 04/2015 – 05/2017 Skoda Roomster (5J) 09/2006 – 04/2010 Skoda Roomster (5J) 06/2010 – 02/2015 Skoda Praktik (5J) 09/2006 – 04/2010 Skoda Praktik (5J) 06/2010 – 02/2015 Skoda Superb (3T) 07/2008 – 05/2013 Skoda Superb (3T) 06/2013 – 05/2015 Skoda Yeti (5L) 08/2009 – 10/2013 VW Amarok (2H) 03/2010 – 08/2016 VW Beetle (16) 11/2011 – 06/2016 VW Caddy (2K) 10/2003 – 04/2015 VW Caravelle (7H) 09/2009 – 05/2015 VW CC (3C/35) 06/2008 – 08/2016 VW EOS (1F) 05/2006 – 04/2015 VW Golf V (1K) 11/2003 – 09/2008 VW Golf V (1KM) 06/2007 – 10/2009 VW Golf V Plus (1KP) 01/2005 – 02/2009 VW Golf VI (1K) 11/2008 – 09/2012 VW Golf VI (1KM) 11/2009 – 04/2013 VW Golf VI Plus (1KP) 03/2009 – 01/2014 VW Jetta III (1K5/1KM) 09/2005 – 10/2010 VW Jetta IV (162) 01/2011 – 08/2014 VW Multivan (7H) 09/2009 – 05/2015 VW Passat B6 (3C2) 11/2005 – 07/2010 VW Passat B6 (3C5) 08/2005 – 07/2010 VW Passat B7 (3C/362) 11/2010 – 10/2014 VW Polo V (6R) 06/2009 – 01/2014 VW Scirocco III (13) 08/2008 – 04/2014 VW Sharan II (7N) 08/2010 – 04/2015 VW T5 Transporter (7H) 09/2009 – 05/2015 VW Tiguan I (5N) 10/2007 – 04/2016 VW Touran (1T) 01/2003 – 04/2015
Kompatibilitet (OEM radioeksempler) VW: RCD200, RCD210, RCD300, RCD310, RCD500, RCD510 samt RNS315, RNS510 (OEM navigation) Skoda: Bolero, Stream, Amundsen, Columbus (OEM navigation) Bemærk: Køretøjer med RCD320 (ISO) kan afvige. Kontrollér altid stiktype og udstyrsniveau.
Skoda-specifik note om OEM dækramme På visse Skoda-modeller kan original OEM HU cover/dækramme være påkrævet afhængigt af udstyr og OEM-enhed. Dette er ikke altid inkluderet og skal evt. anskaffes separat.
Farve Sort

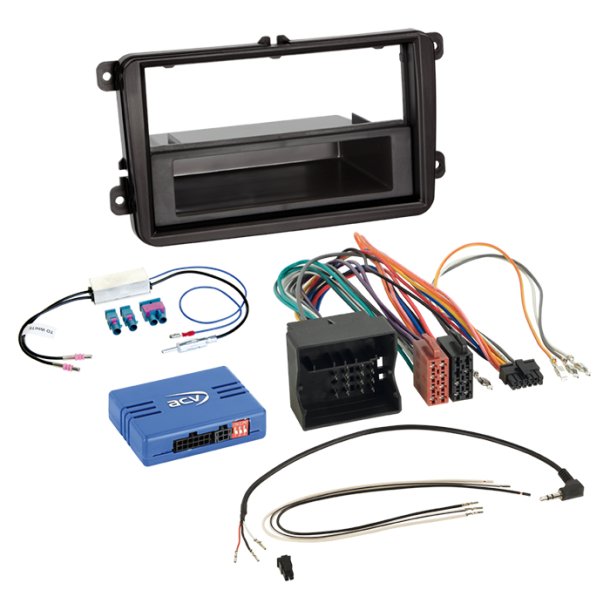

Indhold i pakken 2-ISO frontplade med lomme (Seat/Skoda/VW, sort) Kabelsæt til 40-pin Quadlock (VAG) til eftermarkedsradio SWC lead/multilead til ratbetjening (afhængigt af radiofabrikant) Antenneadapter Fakra (han, sæt) til DIN (han) med 12V phantom
Valgfrit tilbehør INBAY lomme til 2-ISO frontplader (103 mm højde) INBAY 2-DIN frontplade Seat/Skoda/VW (sort) 2-ISO universal frontplade 103 mm x 183 mm
Monteringsanbefaling (kort) 1) Kontrollér alle funktioner på OEM-radioen og bilens indstillinger før afmontering. 2) Afbryd OEM-radioen spændingsfrit. 3) Kontroller alle forbindelser spændingsfrit, og konfigurér interface/radio-kabel efter anvisning. 4) Tilslut radioen, øvrige forbindelser og til sidst hovedstikket til bilen. 5) Konfigurér interface og eftermarkedsradio (SWC, phantom power, evt. kamera/håndfri) og udfør fuld funktionstest før endelig samling.
