Komplet 2-DIN Kit m. rum Seat/Skoda/VW CAN

Komplet 2-DIN Kit m. rum Seat/Skoda/VW CAN – radioramme og CAN-bus adapter til eftermontering
Dette komplette 2-DIN monteringssæt gør det nemt og pænt at udskifte bilens originale OEM headunit (radio/navigation) med en eftermarkeds 2-DIN enhed i Seat, Skoda og VW. Sættet er tilpasset instrumentbordets design og leveres med både facia plate (radioramme) med rum samt CAN-bus tilslutningskit, så du får de nødvendige analoge styresignaler til drift af den nye radio.
Formål og funktion Mange bilproducenter bruger bilspecifikke OEM radioer, der passer visuelt og elektrisk til bilen. Dette 2-DIN kit indeholder de centrale komponenter til udskiftning af OEM headunit, så du får korrekt montering i midterkonsollen samt adaptere til strøm/højttalere og antenne (afhængigt af bilens udstyr).
Vigtigt om CAN-bus CAN-bus connector kit leverer de nødvendige analoge signaler til eftermonteret headunit, men understøtter ikke bilens funktioner eller indstillinger via OEM-menuer. Kontrollér derfor OEM headunit og bilens indstillinger inden installation, og sammenlign stiktyper visuelt og teknisk, før endelig montering. Funktionstest altid før du færdiggør installationen.
Tekniske noter (stik og ramme) CAN Bus Hovedstik: 40-pin Quadlock (VW) til ISO Antennestik: OEM antenne Fakra (han) til DIN (han) / ISO (han) Fasciaramme: 2-DIN udskæring, universal ISO (ca. 113 mm x 183 mm) Farve: sort
Signaler leveret via interfacet Pink: +12V tænding (klemme 15) maks. 1,5A Orange: +12V belysning (klemme 58) maks. 0,1A Hvid: +12V bak-signal maks. 1,5A Gul/grøn og gul/rød: hastighedspuls (VSS) CAN-bus aktivering af OEM forstærket system (hvor understøttet) Bemærk: Reimporterede biler eller køretøjer med anden software kan give funktionsmæssig inkompatibilitet.
Kompatibilitet – vigtige køretøjs-/OEM-bemærkninger Seat Leon/Toledo: Til biler med Golf V/IV-stil OEM headunit med CD-slot i selve headunit. Ikke til OEM-enheder med CD-slot i frontpanelet. Skoda: På flere modeller kræves OEM radio-/navigation-cover (afhænger af udstyr). VW: Til mange modeller med RCD/RNS OEM-enheder (se liste). Ikke til RCD320 med ISO-stik. VW T5 (Caravelle/Multivan/Transporter): Ved OEM forstærket system kan ekstra aktiv-system adapter være nødvendig: VW T5/Touareg Quadlock MQS-housing (item: 13-1324-26). Der kan i enkelte tilfælde være behov for mindre tilpasning af faciarammen med værkstedsværktøj.
Passer til følgende køretøjer Seat Seat Alhambra (7N) 10/2010 – 04/2015 Seat Leon (1P) 04/2009 – 11/2012 Seat Toledo (NH) 03/2013 – 05/2015
Skoda Skoda Fabia (5J) 03/2007 – 04/2010 Skoda Fabia (5J) 06/2010 – 06/2014 Skoda Octavia (1Z) 06/2004 – 05/2009 Skoda Octavia (1Z) 01/2009 – 03/2013 Skoda Rapid (NH) 10/2012 – 04/2015 Skoda Roomster (5J) 09/2006 – 04/2010 Skoda Roomster (5J) 06/2010 – 02/2015 Skoda Praktik (5J) 09/2006 – 04/2010 Skoda Praktik (5J) 06/2010 – 02/2015 Skoda Superb (3T) 07/2008 – 05/2013 Skoda Superb (3T) 06/2013 – 05/2015 Skoda Yeti (5L) 08/2009 – 10/2013
VW VW Amarok (2H) 07/2010 – 08/2016 VW Beetle (16) 11/2011 – 06/2016 VW Caddy III (2K) 10/2003 – 08/2010 VW Caddy III (2K) 09/2010 – 04/2015 VW Caravelle (7H) 09/2009 – 05/2015 VW CC (3C/35) 06/2008 – 11/2011 VW CC (3C/35) 02/2012 – 08/2016 VW EOS (1F) 05/2006 – 10/2010 VW EOS (1F) 10/2010 – 04/2015 VW Golf V (1K) 11/2003 – 09/2008 VW Golf V (1KM) 06/2007 – 10/2009 VW Golf V Plus (1KP) 01/2005 – 02/2009 VW Golf VI (1K) 11/2008 – 09/2012 VW Golf VI (1KM) 11/2009 – 04/2013 VW Golf VI Plus (1KP) 03/2009 – 01/2014 VW Jetta V (1KM) 09/2005 – 10/2010 VW Jetta IV (162) 01/2011 – 08/2014 VW Multivan (7H) 09/2009 – 05/2015 VW Passat B6 (3C2) 11/2005 – 07/2010 VW Passat B6 (3C5) 08/2005 – 07/2010 VW Passat B7 (3C/362) 11/2010 – 10/2014 VW Polo V (6R) 06/2009 – 01/2014 VW Scirocco III (13) 08/2008 – 04/2014 VW Sharan II (7N) 08/2010 – 04/2015 VW T5 Transporter (7H) 09/2009 – 05/2015 VW Tiguan I (5N) 10/2007 – 02/2011 VW Tiguan I (5N) 06/2011 – 04/2016 VW Touran I (1T) 01/2003 – 09/2006 VW Touran I (1T) 11/2006 – 04/2010 VW Touran I (1T) 08/2010 – 04/2015
OEM headunit-typer (vejledende) VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 samt RNS315 / RNS510 Skoda: Bolero / Stream, Amundsen / Columbus (OEM sat nav). Ikke til Technisat OEM headunit. Kontrollér altid stik i bilen (Quadlock/Fakra) mod billeder/tilslutninger før montering.

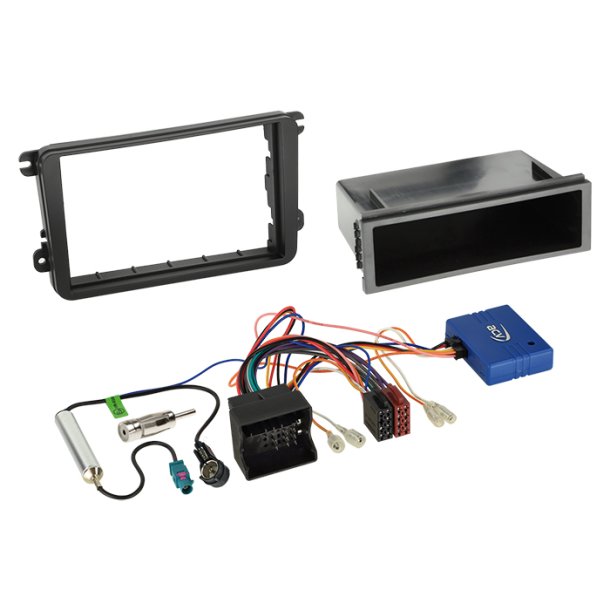

Indhold (scope of delivery) 2-DIN facia plate Seat/Skoda/VW, sort (item: 281320-15) Fascia-lomme/rum til 2-DIN facia plates / 1-DIN facia plate (item: 271000-05) CAN-bus kit VAG 40-pin Quadlock til ISO + antenne Fakra til ISO (item: 12-1324-45-15) Antenneadapter ISO (hun) til DIN (han) (item: 1500-00)
Generelle installationsanbefalinger 1) Kontrollér funktioner og køretøjsindstillinger på OEM headunit før afmontering. 2) Afbryd OEM headunit spændingsfrit. 3) Kontrollér alle interface-forbindelser spændingsfrit, før der tilsluttes strøm. 4) Tilslut øvrige forbindelser iht. den nye headunits manual, og tilslut køretøjets hovedstik til sidst. 5) Konfigurér eftermarkeds headunit (fx kamera, ratbetjening, håndfri, antenne phantom power) og udfør fuld funktionstest, før endelig montering.
