Komplet 2-DIN Kit m. rum Seat/Skoda/VW

Komplet 2-DIN Kit med rum – Seat/Skoda/VW
Komplet monteringskit til udskiftning af original OEM-radio (HU) med en eftermonteret 2-DIN radio i udvalgte Seat, Skoda og VW. Sættet indeholder 2-DIN facia (sort) med lomme/rum samt lednings- og adapterløsninger, så installationen bliver mekanisk og elektrisk korrekt i bilens instrumentbord.
Anvendelse og funktion Mange bilproducenter bruger bilspecifikke OEM-headunits, som passer præcist til bilens design. Dette 2-DIN installationskit samler de nødvendige komponenter til at erstatte OEM-enheden med en eftermarkeds 2-DIN radio. SWC-connector kit leverer de nødvendige analoge signaler til betjening af en eftermonteret radio. Bilfunktioner og køretøjsindstillinger understøttes ikke via interfacet.
Vigtige kompatibilitetsbemærkninger • Kun til biler uden OEM-forstærkersystem • Sammenlign stik visuelt og teknisk med bilens stik før montering (harness/connector-typer kan variere) • Kontrollér, at en af de nævnte OEM-headunits har været monteret fra fabrikken • Genimporterede biler eller biler med anden software kan have funktionsafvigelser • Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte betjeningsfunktioner mangle eller blive erstattet • Funktionstest (radio, ratbetjening, antenne, bakkesignal m.m.) skal udføres før endelig samling
Tekniske data CAN Bus: Ja Farve: Sort 2-DIN udskæring: ISO universal / 113 mm x 183 mm Adaptere/tilslutninger: • 40-pin Quadlock (VW) til ISO • OEM ratbetjening (SWC) til 3,5 mm jack / løse ledninger • OEM antenne Fakra (han) til DIN (han) / ISO (han)
Tilgængelige signaler (analoge udgange) Rød: +12 V tænding (klemme 15) Orange: +12 V lys/dæmpning (klemme 58) Lilla/hvid: +12 V bakkelyssignal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Bemærk om indstilling Dip-switch/konfiguration kan være nødvendig afhængigt af producenten af den eftermonterede radio (se radioens manual og installationsanbefalinger for de enkelte komponenter). Ved behov kan faciapladen kræve mindre tilpasning med professionelt værktøj.
Passer til følgende køretøjer Seat: • Alhambra (7N) 10/2010 – 04/2015 • Leon (1P) 04/2009 – 11/2012 • Toledo (NH) 03/2013 – 05/2015 Skoda: • Fabia (5J) 03/2007 – 04/2010 • Fabia (5J) 06/2010 – 06/2014 • Octavia (1Z) 06/2004 – 05/2009* • Octavia (1Z) 01/2009 – 03/2013** • Rapid (NH) 10/2012 – 04/2015*** • Roomster (5J) 09/2006 – 04/2010 • Roomster (5J) 06/2010 – 02/2015 • Praktik (5J) 09/2006 – 04/2010 • Praktik (5J) 06/2010 – 02/2015 • Superb (3T) 07/2008 – 05/2013**** • Superb (3T) 06/2013 – 05/2015**** • Yeti (5L) 08/2009 – 10/2013***** VW: • Amarok (2H) 07/2010 – 08/2016 • Beetle (16) 11/2011 – 06/2016 • Caddy III (2K) 10/2003 – 08/2010 • Caddy III (2K) 09/2010 – 04/2015 • CC (3C/35) 06/2008 – 11/2011 • CC (3C/35) 02/2012 – 08/2016 • EOS (1F) 05/2006 – 10/2010 • EOS (1F) 10/2010 – 04/2015 • Golf V (1K) 11/2003 – 09/2008 • Golf V (1KM) 06/2007 – 10/2009 • Golf V Plus (1KP) 01/2005 – 02/2009 • Golf VI (1K) 11/2008 – 09/2012 • Golf VI (1KM) 11/2009 – 04/2013 • Golf VI Plus (1KP) 03/2009 – 01/2014 • Jetta V (1KM) 09/2005 – 10/2010 • Jetta IV (162) 01/2011 – 08/2014 • Passat B6 (3C2) 11/2005 – 07/2010 • Passat B6 (3C5) 08/2005 – 07/2010 • Passat B7 (3C/362) 11/2010 – 10/2014 • Polo V (6R) 06/2009 – 01/2014 • Scirocco III (13) 08/2008 – 04/2014 • Sharan II (7N) 08/2010 – 04/2015 • Tiguan I (5N) 10/2007 – 02/2011 • Tiguan I (5N) 06/2011 – 04/2016 • Touran I (1T) 01/2003 – 09/2006 • Touran I (1T) 11/2006 – 04/2010 • Touran I (1T) 08/2010 – 04/2015
OEM-headunit bemærkninger Seat Leon/Toledo: • Til modeller med Golf V/IV-style OEM HU med CD-slot i selve HU’en • Ikke til løsninger hvor CD-slot sidder i frontpanelet uden tilsvarende OEM HU Skoda (OEM HU cover kan være påkrævet): • Med Bolero / Stream OEM HU • Med Amundsen / Columbus OEM navigation (sat nav) • Ikke til Technisat OEM HU VW: • Med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HU • Med RNS315 / RNS510 OEM navigation • Ikke til RCD320 OEM HU med ISO-stik
Skoda OEM HU cover – reference (afhænger af udstyr) * Biler med Amundsen / Columbus / Nexus OEM navigation ** Bolero / Swing OEM HU (OEM sat nav HU cover: varenummer afhænger af udstyr) *** Skoda OEM HU cover: 5JA858 415 9B9 **** Bolero / Swing OEM HU (OEM sat nav HU cover): 3TO8580691QB ***** Skoda OEM HU cover: 5L0858069L1 QB

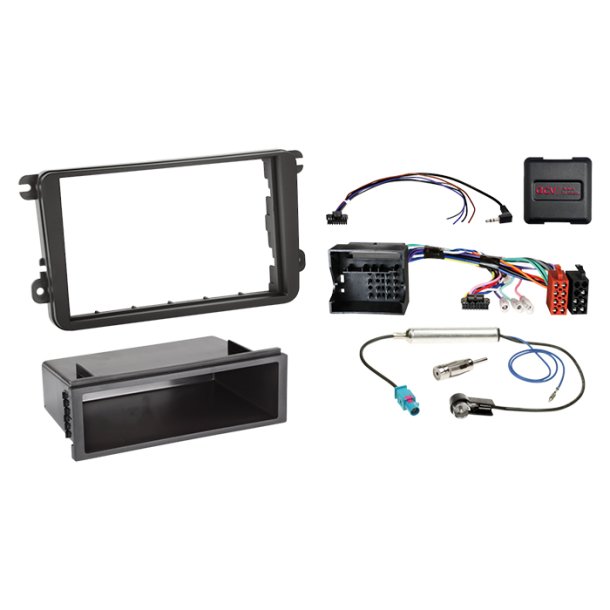

Indhold i pakken • 2-DIN faciaplade Seat/Skoda/VW (sort) – item: 281320-15 • Lomme/rum til 2-DIN faciaplader / 1-DIN faciaplade – item: 271000-05 • SWC kabelsæt Seat/Skoda/VW (40-pin Quadlock multilead) – item: 42xvw002-1
Generelle installationsanbefalinger (kort) 1) Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering 2) Afbryd OEM-radio spændingsfrit 3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit 4) Tilslut først radioens kabel, derefter øvrige forbindelser, og tilslut bilen som sidste trin 5) Konfigurér interface og eftermonteret radio (SWC/kamera/håndfri/phantom power m.m.) og udfør fuld funktionstest før endelig montering
