Komplet 1-DIN Kit Skoda Fabia(5J) 2014-2022 i-dapter

Komplet 1-DIN Kit Skoda Fabia (5J) 2014-2022 i-dapter – radioblende med opbevaringsrum, CAN-bus infodapter og kabelsæt
Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 1-DIN radio, samtidig med at vigtige bilfunktioner bevares via CAN-bus interface. Sættet er udviklet til at passe optisk i instrumentbordet og leverer de nødvendige adaptere til en teknisk korrekt installation i Skoda Fabia III (5J).
Funktion og anvendelse Mange bilproducenter anvender bilspecifikke headunits for at matche designet i kabinen. Med dette 1-DIN kit får du en radioblende med lomme samt et i-dapter/infodapter-system, der afhængigt af bilens udstyr kan genskabe visning og styring af udvalgte køretøjsfunktioner på den nye radio. Det anbefales altid at sammenligne stik og tilslutninger med bilens originale konnektorer før montering.
Passer til følgende køretøjer Skoda Fabia III (5J) 11/2014 – 08/2018 Skoda Fabia III (5J) 08/2018 – 04/2022
Farve Sort
Kompatibilitet og vigtige begrænsninger Kun til køretøjer med ratbetjening (SWC) og CAN-bus. Ikke til køretøjer med MOST originalt forstærkersystem. Ikke til køretøjer med open dash. Ikke til køretøjer uden OEM-forberedelse (SWC/højttalere/headunit). Bemærk: Ikke alle køretøjsfunktioner og indstillinger understøttes i alle varianter. Funktioner kan variere afhængigt af bilens udstyr, software og den valgte eftermarkedsradio.
Understøttede funktioner (afhængigt af bil og radio) Ratbetjening (SWC) Visning af klimaanlæg (visualisation climate control) Visning af OPS/PDC (visualisation OPS) CAR-køretøjsindstillinger understøttet Betjening af CAR-køretøjsmenu via SWC-taster
Bemærk om parkeringsassistent Ved køretøjer med front PDC kan front PDC vises efter tænding i displayet. Afslut visningen ved at kvittere via bilens PDC-kontakt.
Stik og tilslutninger Hovedstik: 52-pin Quadlock VAG Antenne: OEM Fakra (han, dobbelt) til ISO (han) inkl. 12V phantom-forsyning Blå ledning: +12V antenne remote
Signaler der leveres af interfacet Rød: +12V tænding (klemme 15) Orange: +12V illumination/belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND parkbremsesignal Maks. samlet belastning på udgange: 100 mA
Ved strømbehov over 100 mA Anvend relæ(er). 1 relæ: spolemodstand min. 75 Ohm 2 relæer: samlet spolemodstand min. 150 Ohm
Noter til køretøjer med MIB II Menuindstillinger: Reverse-signal ud (lilla/hvid) tilsluttes radioen, hvis radioen kræver separat bak-signal. Kamera: RCA (gul) tilsluttes radioens bakkamera-indgang og konfigureres i radioen. Køretøjsindstillinger og køretøjsinformation kan spejles på eftermarkedsmonitoren afhængigt af system og radio.
E-Call E-Call understøttes ikke direkte med dette sæt. Til køretøjer med E-Call kræves en separat løsning til bevarelse af E-Call-funktionen (ekstraudstyr).
Vigtige forbehold Reimporterede køretøjer eller køretøjer med anden software kan have afvigelser i kompatibilitet og funktion. Kontrollér bilens OEM-headunit og køretøjsindstillinger før installation, og funktionstest ratbetjening, køretøjsfunktioner og indstillinger før endelig montering.

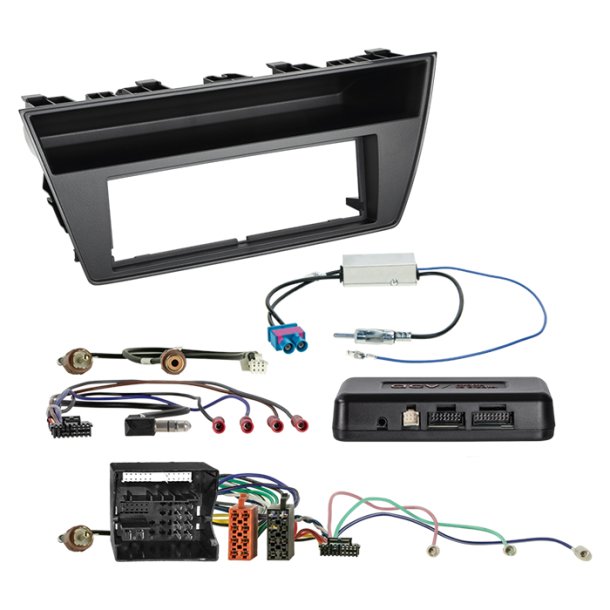

Indhold i pakken 1-DIN radioblende med opbevaringsrum til Skoda Fabia (5J) Infodapter 52-pin Quadlock (CAN-bus) med understøttelse af SWC SWC multilead til forskellige eftermarkedsradioer Antenneadapter Fakra (dobbelt) til ISO med 12V phantom-forsyning
Valgfrit tilbehør Adapter til bakkamera (til visse MIB II-konfigurationer) Modul til bevarelse af E-Call-funktion (ved køretøjer med E-Call)
Monteringsanbefaling Installation bør udføres af faguddannet montør. Kontrollér alle forbindelser spændingsløst, før systemet tilsluttes bilen. Tilslut bilens hovedstik som sidste trin, og udfør efterfølgende softwareopsætning af interface samt konfiguration af eftermarkedsradio (ratbetjening, kamera, håndfri, antenne phantom m.m.). Ved fejl anbefales det at genetablere OEM-headunit for fejlsøgning og sikre korrekt CAN-bus shutdown før ny tilslutning.
