Komplet 2-DIN Kit Citroen/Fiat/Peugeot RD4 HU /PDC

Komplet 2-DIN Kit Citroën/Fiat/Peugeot RD4 HU / PDC – radioramme, kabler og CAN-bus interface til eftermontering
Dette komplette 2-DIN monteringssæt gør det muligt at udskifte bilens originale RD4/RD6 head unit med en eftermarkeds 2-DIN radio (retrofit HU) i udvalgte Citroën, Fiat, Peugeot og Toyota-modeller. Kittet er udviklet til at passe til bilens instrumentbord og leverer nødvendige analoge styresignaler til retrofit-radioen samt understøttelse af bageste PDC (parkeringssensor) og ratbetjening (SWC) via kompatibel tilslutning.
Anvendelse 2-DIN facia plate (radioramme) + HU-tilslutningskit med CAN-bus interface og SWC-tilslutning til køretøjer med bageste PDC. Bemærk, at køretøjsfunktioner/indstillinger ikke nødvendigvis understøttes i retrofit-radioen; kittet leverer de nødvendige analoge signaler til drift.
Kompatibilitet – køretøjer Citroën Berlingo (7) 06/2008 – 03/2012 Citroën Berlingo (7) 04/2012 – 05/2015 Citroën Berlingo (7) 06/2015 – 06/2018 Citroën C2 (J) 12/2004 – 12/2009 Citroën C3 (F) 10/2005 – 01/2010 Citroën C3 Pluriel (H) 01/2003 – 04/2008 Citroën C3 Pluriel (H) 04/2008 – 02/2010 Citroën Jumpy (X) 02/2007 – 03/2012 Citroën Jumpy (X) 03/2012 – 05/2016 Fiat Scudo (ZAF 270) 02/2007 – 07/2016 Peugeot 207 (W) 06/2006 – 06/2009 Peugeot 207 (W) 06/2009 – 07/2015 Peugeot 307 (3 / 3 Break / 3 SW / 3 CC) 06/2005 – 03/2009 Peugeot Expert (X) 02/2007 – 03/2012 Peugeot Expert (X) 03/2012 – 08/2016 Peugeot Partner / Partner Tepee (7) 05/2008 – 03/2012 Peugeot Partner / Partner Tepee (7) 03/2012 – 04/2015 Toyota ProAce 06/2013 – 07/2016
Passer til originale head units Køretøjer med Blaupunkt / Continental / Siemens VDO RD4 OEM HU (med volumeknap). Køretøjer med Clarion MQ-RD6 OEM HU (monokromt display og central drejeknap). Kittet er beregnet til biler med bageste PDC (rear).
Ikke kompatibel med Køretøjer med Bosch OEM HU. Køretøjer med Continental RD45 OEM HU (med volumeknap) – kræver alternativt kit (henvisning i producentdata: 42a-1041-008). Køretøjer med Magneti Marelli RT3 / RT6 / Harman Becker OEM navigation. Køretøjer med JBL OEM forstærkersystem. Bemærk: Reimporterede biler eller biler med anden software kan have begrænset/afvigende funktionalitet.
Radioramme / frontpanel Farve: Sort Monteringsudskæring (HU/display): 173 mm x 98,5 mm Inkluderer 2-DIN installationskit/facia plate til korrekt montering i instrumentbordet.
Tilslutninger og adaptere CAN-bus interface: Ja Hovedstik: 40-pin Quadlock (Citroën/Peugeot) Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhænger af retrofit-radio) Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power AUX-adapter: OEM AUX til RCA (han) rød/hvid RCA (han) gul: ikke tilsluttet
Leverede signaler (analoge styresignaler til retrofit HU) Rød: +12V tænding (klemme 15) Orange: +12V belysning/illumination (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremse-signal Blå: +12V antenne remote Maks. belastning på udgange: 250 mA Ved strømbehov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).
SWC og PDC – vigtig information SWC (ratbetjening): Kittet leverer nødvendige analoge signaler til styring af retrofit-radio, men køretøjsfunktioner eller avancerede indstillinger understøttes ikke nødvendigvis. PDC bag: Understøttet. PDC-lyde kan blive ført til højttalerudgang; i biler uden originale baghøjttalere kan det være nødvendigt at bytte front/bag-højttalerforbindelser i ISO-stikket for korrekt gengivelse. Køretøjer med PDC-knap: PDC-lydfunktion skal være aktiveret i bilens opsætning.
ECO-mode (nogle modeller) Ved ECO-mode kan det være nødvendigt at tilslutte konstant +12V (klemme 30) direkte til batteriet via sikring for stabil drift af eftermonteringsradio og interface.
Kontrol før montering Sammenlign altid de viste stik og ledningsnet med bilens stik og kontroller, at de passer både optisk og teknisk. Kontroller, at en af de angivne OEM head units (RD4/RD6) har været monteret originalt. Før endelig samling: test ratbetjening, PDC og alle relevante funktioner/indstillinger.

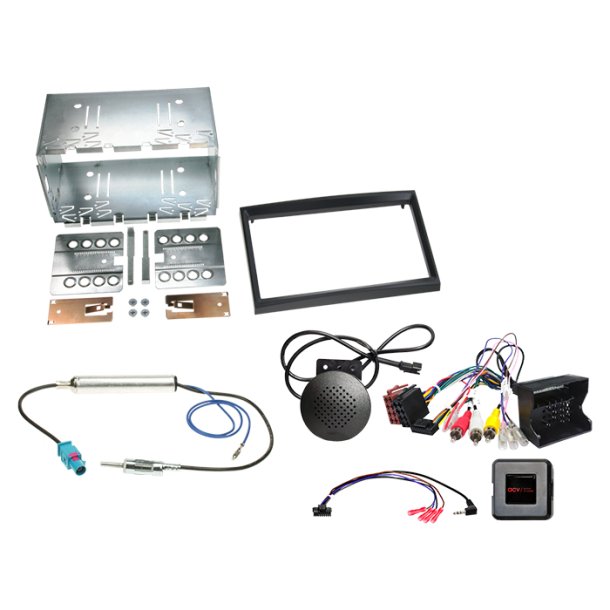

Indhold i pakken 2-DIN facia plate / radioramme Citroën/Fiat/Peugeot/Toyota, sort (381040-02-1) SWC kabel/interface Citroën/Peugeot 40-pin Quadlock multilead med PDC bag (42xpg013-0) Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03-0)
Monteringsanbefaling Af hensyn til CAN-bus og køretøjets elektronik bør montering og eventuelle ændringer i kabling udføres af en faguddannet montør. Følg retrofit-radioens manual for opsætning af ratbetjening, antenne phantom power, evt. kamera og håndfri, samt eventuelle DIP-switch indstillinger i interface (hvis relevant for radiofabrikat).
