Komplet 2-DIN Kit Ford antracit /CAN Bus

Komplet 2-DIN Kit Ford antracit / CAN Bus – radioramme, kabler og SWC-interface
Dette komplette 2-DIN monteringssæt fra acv (pro quality) gør det muligt at udskifte den originale Ford-radio (OEM head unit) med en eftermonteret 2-DIN radio, samtidig med at vigtige bilfunktioner som tændingssignal via CAN Bus og analog ratbetjening (SWC) kan bevares, afhængigt af bilens udstyr.
Funktion og anvendelse Mange Ford-modeller er leveret med model-/dashboardtilpassede OEM-radioer. Med dette kit får du en 2-DIN facia plate i antracit samt nødvendige adapters og interfaces til en teknisk korrekt integration af eftermarkedsradioen. Bemærk, at enkelte køretøjsfunktioner kan være begrænsede eller ikke understøttet, afhængigt af bilens udstyr og den nye radios software/funktioner.
Kompatibilitet (køretøjer) Ford C-Max (DM2) 11/2003 – 05/2007 Ford Fiesta (JH1/JD3) 10/2005 – 09/2008 Ford Focus (DA3) 11/2004 – 11/2010 Ford Galaxy II (WA6) 03/2006 – 04/2010 Ford Kuga (DM2) 06/2008 – 12/2012* Ford S-Max (WA6) 06/2006 – 04/2010* Ford Transit (F6) 07/2006 – 03/2014 Ford Transit Connect (PH2) 06/2006 – 07/2013
Passer til følgende OEM-radioer (eksempler) Køretøjer med 5000C / 6000CD / 6006CD / Sony OEM HU Køretøjer med OEM Sat Nav audio-system med kortslot i front
Vigtige bemærkninger før køb Kontrollér at bilens stik matcher: 40-pin Quadlock Ford (sammenlign med billeder/konnektorer i bilen). OEM-radioens frontdesign kan ændre sig i modelserien (rektangulær til oval) – verificér pasform før montering. Sættet er beregnet til køretøjer uden Pin 16 (+12V tænding, klemme 15) i OEM-stikket, da tænding leveres via interface/CAN. Ikke egnet til køretøjer med 7" OEM farvedisplay/Sat Nav med integreret klimabetjening (climatronic). PDC/førerassistentsystemer kan kræve særskilt løsning eller kan have begrænset funktion efter udskiftning af OEM-radio (*gælder især modeller markeret med *). Reimporterede biler eller biler med afvigende software kan have uforeneligheder i enkelte funktioner.
Tekniske data CAN Bus: Ja Ratbetjening (SWC): Analog Hovedstik til bil: 40-pin Quadlock Ford SWC til radio: 3,5 mm jack og/eller løse ledere (afhænger af radio/interfaceopsætning) Antenneadaptere: OEM antenna ISO(m) til DIN(m) samt OEM antenna Fakra(m) til DIN(m) (passiv) Farve: Antracit Monteringsudskæring (radio/display): 172 mm x 98,5 mm
Tilgængelige signaler fra interfacet (udgange) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bak-signal (hvis tildelt i bilen) Pink: hastighedspuls (hvis tildelt i bilen) Grøn: GND parkbremsesignal Maks. belastning pr. udgang: 250 mA (ved højere strømforbrug kræves relæ ifølge specifikationerne)
Montering og opsætning Tjek OEM-radioens indstillinger og bilens funktioner før adskillelse. Tilslut altid spændingsfrit, og foretag funktionstest af radio, ratbetjening (SWC) og køretøjsfunktioner før endelig samling. DIP-switch/opsætning kan være nødvendig afhængigt af producenten på den eftermonterede radio – følg manualen til både interface og radio.

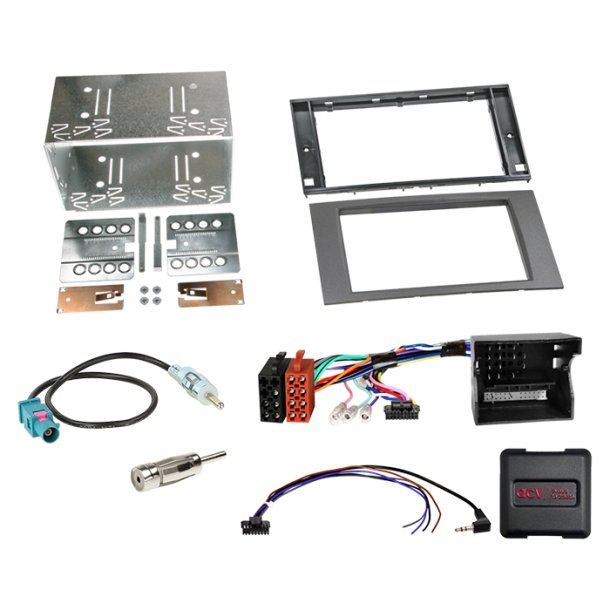

Indhold i pakken 2-DIN facia plate/radioramme Ford (antracit) CAN Bus multilead kabel/interface til Ford 40-pin Quadlock med analog SWC Antenneadapter ISO(f) til DIN(m) Antenneadapter Fakra(m) til DIN(m) (passiv) Generelle monteringsanvisninger
Tilvalg Opbevaringslomme til 2-DIN facia plate (2-delt) kan tilkøbes som separat del, hvis installationen kræver ekstra plads/lomme.
