Komplet 2-DIN Kit Transit Connect 2013-2018

Komplet 2-DIN Kit Transit Connect 2013-2018 nebula – radioramme med CAN-bus interface og ratbetjening
Dette acv premium 2-DIN monteringskit gør det muligt at udskifte bilens originale Ford head unit (OEM radio) med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-bus. Kittet leveres med faciaplade i farven nebula samt nødvendige adaptere til bl.a. antenne, AUX og ratbetjening (SWC).
Funktion og anvendelse Mange bilproducenter anvender bilspecifikke OEM-radioer, som er tilpasset instrumentbordets design. Med dette installationssæt får du en professionel og sikker integration, hvor relevante signaler og betjeningsfunktioner videreføres til din nye 2-DIN radio, afhængigt af bilens udstyr og den valgte radio.
Passer til følgende køretøjer Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016 Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Vigtige krav til bilens udstyr Køretøjer med Euro 5 emissionsstandard Køretøjer med ratbetjening OK og/eller taleknap Køretøjer med OEM display Køretøjer med CD-afspiller under displayet Ikke til køretøjer med OEM 7" touchskærm
Bemærk om SYNC og OEM navigation Køretøjer med SYNC: SYNC-funktion understøttes ikke Køretøjer med OEM navigation: Interface-funktioner kan være delvist inkompatible Deaktiver SYNC-funktioner og Bluetooth før installation (nødopkald via SYNC påvirkes ved BT-deaktivering).
Understøttede funktioner (afhængigt af udstyr) Ratbetjening (SWC) PDC-chimes bag (understøttet) Chimes (understøttet) Køretøjsindstillinger i display (understøttet) Bemærk: På køretøjer med lille display og 2 indstillingsknapper til højre understøttes dato-indstilling ikke.
Tekniske data CAN-bus: Ja Hovedstik: 24-pin Ford SWC tilslutning: OEM SWC > 3,5 mm jack / løse ledninger Antenneadapter: Fakra (m) > DIN (m), passiv AUX: OEM AUX > RCA (m) rød/hvid Monteringsudskæring (HU/display): 172 mm x 98,5 mm Farve: nebula
Signaler der leveres via interfacet Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: parkbremse-signal (GND) Belastning pr. udgang: maks. 250 mA Ved strømforbrug over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).
Kompatibilitet og kontrol før montering Sammenlign de viste stik med stik i bilen, og kontrollér at de passer optisk og teknisk. Kontrollér at en af de kompatible OEM head units har været monteret fra fabrikken. Genimporterede køretøjer eller biler med anden software kan have funktionsafvigelser.
Vigtige installationsanbefalinger Kontrollér alle OEM-funktioner og bilindstillinger før afmontering. Tilslut og konfigurer altid spændingsløst, og forbind hele installationen til bilen til sidst. Udfør funktionstest af ratbetjening, display/bilindstillinger og øvrige funktioner før endelig samling. Undgå fejl i displayets indstillingsmenu: Sluk eftermarkedsradioen og tryk taleknappen i maks. 2 sekunder for at åbne indstillinger, og foretag kun de indstillinger som beskrevet i vejledningen.
Mulige begrænsninger Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner udgå eller blive erstattet. Ikke alle køretøjsfunktioner understøttes nødvendigvis (eksempelvis visse assistentsystemer).

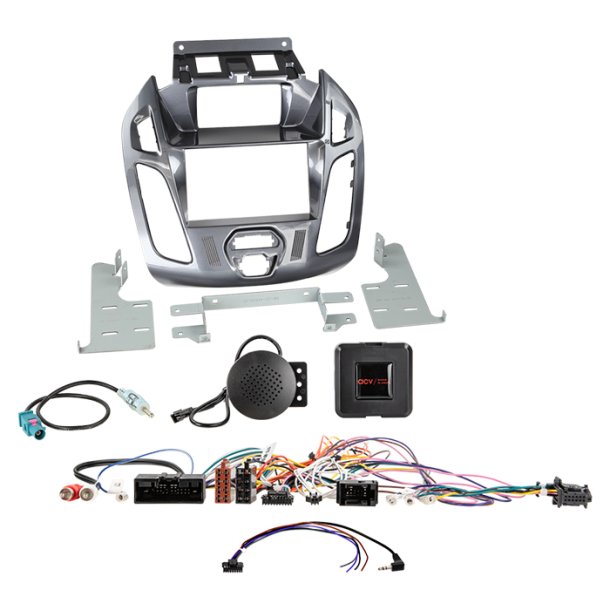

Indhold i pakken 2-DIN faciaplade Ford (nebula) til display (varenr. 381114-27-1-2) SWC/CAN-bus interface til Ford 24-pin med display Multilead (varenr. 42sxo008-0) Antenneadapter Fakra (m) > DIN (m), passiv (varenr. 1524-01-0)
Tilbehør (valgfrit) Lomme til 2-DIN faciaplader, kort version (varenr. 271000-10) INBAY® lomme til 2-DIN facia, skruemontering (varenr. 241000-10-1)
Bemærk om ekstra OEM-komponenter Afhængigt af bilens OEM head unit kan der være behov for separate indsatsdele til faciapladen, f.eks. hazard/centrallås-knap, airbag-advarselslampe eller kortholder (sælges separat).
