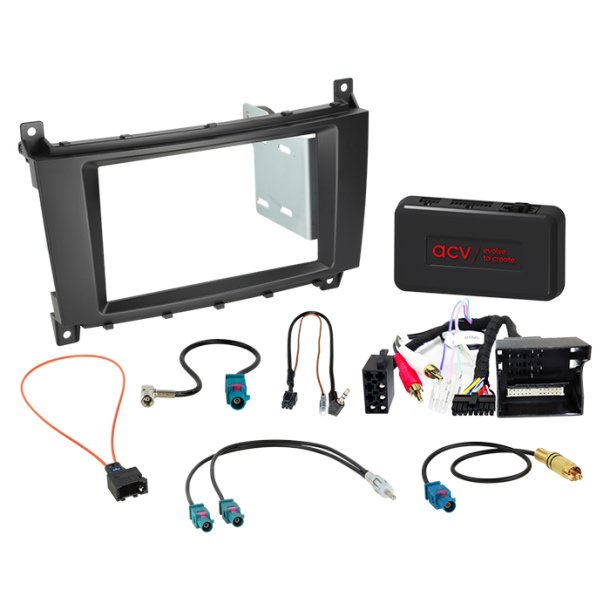

Komplet 2-DIN Kit Mercedes C-class 2004-2008 /Amp

Komplet 2-DIN Kit Mercedes C-Klasse 2004-2008 /Amp – radioramme, CAN-bus interface og MOST25 til RCA
Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale 2-DIN headunit med en eftermarkedsradio i udvalgte Mercedes-modeller. Sættet er udviklet til biler med OEM forstærket lydsystem (MOST25) og inkluderer både 2-DIN faciaplate samt tilslutnings-/interface-løsning til korrekt integration med bilens CAN-bus og ratbetjening (SWC).
Funktion og anvendelse • 2-DIN faciaplate i sort til pæn OEM-lignende montering • CAN-bus interface til køretøjets data/komfortsignaler (afhængigt af bil/udstyr) • HU-tilslutningskit med 40-pin Quadlock (Mercedes) • MOST25 OEM forstærkersystem konverteres til RCA (rød/hvid) til eftermarkedsradioens forforstærkerudgang (front pre-out)
Vigtigt om kompatibilitet (OEM-system) Passer til køretøjer med 2-DIN Audio 20 OEM headunit. Passer til køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation. Passer til køretøjer med MOST25 OEM forstærket lydsystem. Ikke egnet til køretøjer med Audio 10 OEM headunit. Ikke egnet til køretøjer med Comand 2.0 / 2.5 OEM navigation. Ikke egnet til køretøjer med D2B OEM forstærket system.
Bemærk • Fader-funktion understøttes ikke via denne løsning. • I enkelte tilfælde kan der forekomme øget støj eller tænd/sluk-lyd afhængigt af OEM-system og den valgte eftermarkedsradio. • DIP-switch indstillinger kan være nødvendige afhængigt af radiofabrikant – se vejledningen til din retrofit headunit og interfacet.
Tekniske data Signal/integration: CAN Bus Hovedstik: 40 Pin Quadlock (Mercedes) Forstærkerintegration: MOST25 > RCA (han) rød/hvid RCA-tilslutning: Tilsluttes front preamp output på eftermarkedsradio (front pre-out) Monteringsåbning til HU-display: 172 mm x 98,5 mm Farve: Sort
Passer til følgende køretøjer Mercedes C-Klasse (W203) 04/2004 – 02/2007 Mercedes C-Klasse (S203) 04/2004 – 10/2007 Mercedes C-Klasse (CL203) 04/2004 – 04/2008 Mercedes CLC-Klasse (CL203) 05/2008 – 02/2011 Mercedes G-Klasse (W463) 08/2008 – 06/2012
Valgfrit tilbehør Facia lomme til 2-DIN faciaplader (skruefastgørelse) – varenr. 271000-10 INBAY® facia lomme til 2-DIN faciaplader (skruefastgørelse) – varenr. 241000-10-1
Installation (kort) Kontrollér først, at alle funktioner virker på den originale headunit. Afbryd altid strømmen til OEM headunit før tilslutning af interface og kabler. Tilslut eftermarkedsradioens kabler iht. radioens manual, og tilslut derefter interfacet til bilen som sidste trin. Foretag til sidst konfiguration af interface og radio (ratbetjening, evt. kamera, håndfri, antenne phantom-mating m.m.) og udfør en fuld funktionstest.
Anbefaling Dette produkt er beregnet til montering af fagpersoner. Ændringer i kabelsæt eller alternative tilslutninger bør kun udføres af uddannet installatør og kan påvirke garanti samt funktion, hvis de ikke udføres korrekt.
