Komplet 2-DIN Kit Opel matt chrome CAN Bus

Komplet 2-DIN Kit Opel matt chrome CAN Bus – monteringssæt med CAN-bus, SWC og antenneadapter
Dette komplette 2-DIN installationskit i acv pro kvalitet gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 2-DIN head unit, samtidig med at vigtige køretøjsfunktioner bevares via CAN-bus. Sættet er udviklet til Opel-køretøjer med 40-pin Quadlock og OEM-radioer fra Blaupunkt, Delphi eller Siemens VDO.
Frontpladen (facia) i matt chrome er designet til at matche instrumentbordets udtryk og giver en korrekt, stabil montering af en standard 2-DIN radio. Kittet inkluderer desuden interface og kabler til ratbetjening (SWC), samt antenneadapter med phantom power, så installationen bliver så tæt på plug-and-play som muligt.
Bemærk: Signaltype: Analog Det anbefales at sammenligne stik visuelt og teknisk med bilens originale stik før montering. Afhængigt af bilens udstyr samt funktioner/software i den nye radio kan enkelte funktioner mangle eller blive erstattet. Ikke alle køretøjsfunktioner understøttes altid (fx bestemte assistentsystemer). Kontrollér indstillinger i OEM-radio og bil før installation.
Tilslutninger og interfaces Hovedstik til bil: 40-pin Quadlock Opel Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens SWC-indgang) Antenne: OEM Fakra (han) til DIN (han) med 12V phantom power Blå ledning: +12V antenne remote
CAN-bus udgangssignaler (til rådighed via interface) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremse-signal Maks. belastning pr. udgang: 250 mA Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Passer til følgende OEM-radioer CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM head unit
Passer til følgende køretøjer Opel Agila (H-B) 04/2008 – 12/2014 Opel Combo (C) 10/2004 – 09/2011 Opel Meriva A (X01) 11/2005 – 03/2010 Opel Signum (Z03) 09/2005 – 08/2008 Opel Tigra Twin Top (X-C) 07/2004 – 11/2009 Opel Vectra C (Z02) 09/2005 – 09/2008 Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapez-formet OEM-radio) Opel Zafira B (A-H) 07/2005 – 06/2010 Opel Zafira B (A-H) 02/2008 – 12/2014
Farve og mål Farve: matt chrome Monteringsudskæring (radio/display): 172 mm x 98,5 mm

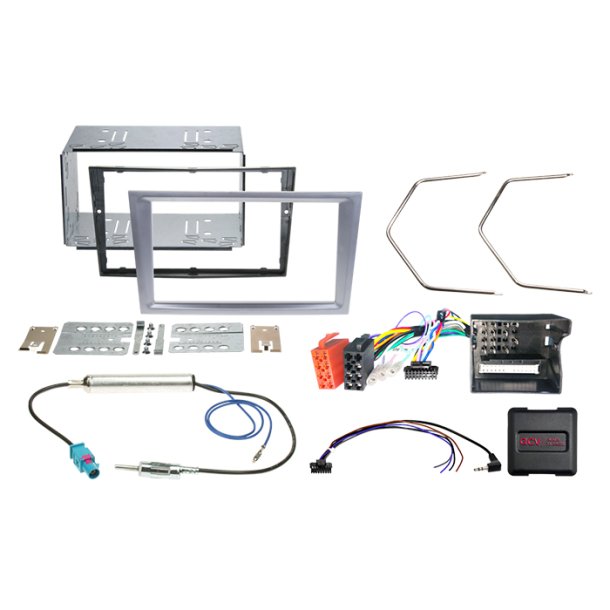

Indhold i pakken 2-DIN facia plate (Opel/Renault/Subaru/Suzuki) i matt chrome CAN-bus interface og 40-pin Quadlock ledningsnet til Opel SWC-løsning (ratbetjening) med 3,5 mm jack / løse ledninger Antenneadapter Fakra (han) til DIN (han) med 12V phantom power Afmonteringsnøgler til Opel (1 og 1/2 ISO)
Valgfrit tilbehør Facia-lomme til 2-delt 2-DIN facia plate (ekstra opbevaringsrum) – varenr. 271000-06
Vigtig installationsinformation Kontrollér funktioner og køretøjsindstillinger i den originale radio før demontering. Foretag alle forbindelser uden spænding, og tilslut bilens hovedstik som sidste trin. Efter montering: test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling af instrumentbordet. Løse ledninger/alternative tilslutninger er beregnet til faguddannede installatører, og ændringer kan påvirke garanti.
