Komplet 2-DIN Kit Seat/Skoda/VW (Set) sort

Komplet 2-DIN Kit Seat/Skoda/VW (Set) sort – radioramme, CAN-adapter, SWC og antenneadapter
ACV premium komplet monteringssæt til udskiftning af original OEM-radio/navigation med en eftermarkeds 2-DIN head unit i udvalgte Seat, Skoda og VW-modeller. Sættet er udviklet til at passe bilens instrumentbord visuelt og leverer de nødvendige analoge signaler til eftermonteret radio samt tilslutning af ratbetjening (SWC), hvor head unit’en understøtter det.
Funktion og anvendelse Mange bilproducenter bruger bilspecifikke OEM-radioer for at matche designet i kabinen. Dette 2-DIN kit samler de centrale komponenter, så du kan montere en 2-DIN radio korrekt og få de nødvendige tilslutninger via CAN Bus og adapterkabler. SWC-kablet leverer analoge styresignaler til eftermarkedsradio – bilfunktioner/vehicle settings via OEM-menuer understøttes ikke.
Tekniske data Farve: Sort System: CAN Bus Radio-stik: 40-pin Quadlock (VW) SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input) Antenneadapter: OEM Fakra (han) (sæt) til DIN (han) / ISO (han) Monteringsudskæring (HU display): 172 mm x 98,5 mm Til køretøjer uden OEM forstærkersystem
Analoge signaler (til eftermonteret radio) Rød: +12V tænding (klemme 15) Orange: +12V illumination/lys (klemme 58) Lilla/hvid: +12V baksignal Pink: Hastighedspuls (VSS) Grøn: Parkbremse GND-signal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Vigtige bemærkninger Sammenlign altid stikkene på billeder/diagrammer med bilens stik – de skal passe både optisk og teknisk. Funktioner kan variere afhængigt af bilens udstyr, softwareversion og eftermarkedsradioens muligheder (nogle betjeningsfunktioner kan mangle eller blive erstattet). Reimporterede biler eller biler med anden software kan være inkompatible i enkelte funktioner. DIP-switch/opsætning kan være nødvendig på interface/retrofit-enhed – se manualen til radio/interface.
OEM-radioer der typisk understøttes (udvalg) VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 samt RNS315 / RNS510 Bemærk: Ikke til VW RCD320 med ISO-stik (uden Quadlock)
Passer til følgende køretøjer Seat Alhambra (7N) 10/2010 – 04/2015 Seat Leon (1P) 04/2009 – 11/2012 Seat Toledo (NH) 03/2013 – 05/2015 Skoda Fabia (5J) 03/2007 – 04/2010 Skoda Fabia (5J) 06/2010 – 06/2014 Skoda Octavia (1Z) 06/2004 – 05/2009* Skoda Octavia (1Z) 01/2009 – 03/2013** Skoda Rapid (NH) 10/2012 – 04/2015*** Skoda Roomster (5J) 09/2006 – 04/2010 Skoda Roomster (5J) 06/2010 – 02/2015 Skoda Praktik (5J) 09/2006 – 04/2010 Skoda Praktik (5J) 06/2010 – 02/2015 Skoda Superb (3T) 07/2008 – 05/2013**** Skoda Superb (3T) 06/2013 – 05/2015**** Skoda Yeti (5L) 08/2009 – 10/2013***** VW Amarok (2H) 07/2010 – 08/2016 VW Beetle (16) 11/2011 – 06/2016 VW Caddy III (2K) 10/2003 – 08/2010 VW Caddy III (2K) 09/2010 – 04/2015 VW CC (3C/35) 06/2008 – 11/2011 VW CC (3C/35) 02/2012 – 08/2016 VW EOS (1F) 05/2006 – 10/2010 VW EOS (1F) 10/2010 – 04/2015 VW Golf V (1K) 11/2003 – 09/2008 VW Golf V (1KM) 06/2007 – 10/2009 VW Golf V Plus (1KP) 01/2005 – 02/2009 VW Golf VI (1K) 11/2008 – 09/2012 VW Golf VI (1KM) 11/2009 – 04/2013 VW Golf VI Plus (1KP) 03/2009 – 01/2014 VW Jetta V (1KM) 09/2005 – 10/2010 VW Jetta IV (162) 01/2011 – 08/2014 VW Passat B6 (3C2) 11/2005 – 07/2010 VW Passat B6 (3C5) 08/2005 – 07/2010 VW Passat B7 (3C/362) 11/2010 – 10/2014 VW Polo V (6R) 06/2009 – 01/2014 VW Scirocco III (13) 08/2008 – 04/2014 VW Sharan II (7N) 08/2010 – 04/2015 VW Tiguan I (5N) 10/2007 – 02/2011 VW Tiguan I (5N) 06/2011 – 04/2016 VW Touran I (1T) 01/2003 – 09/2006 VW Touran I (1T) 11/2006 – 04/2010 VW Touran I (1T) 08/2010 – 04/2015
Skoda – krav om OEM dækkappe (bemærk) * Køretøjer med Amundsen / Columbus / Nexus OEM navigation ** Køretøjer med Bolero / Swing OEM radio (kræver typisk Skoda OEM Sat Nav HU cover afhængigt af udstyr) *** Skoda OEM HU cover: 5JA858 415 9B9 **** Køretøjer med Amundsen / Columbus OEM navigation eller Bolero / Swing (HU cover kan være påkrævet, fx 3TO8580691QB afhængigt af udstyr) ***** Skoda OEM HU cover: 5L0858069L1 QB

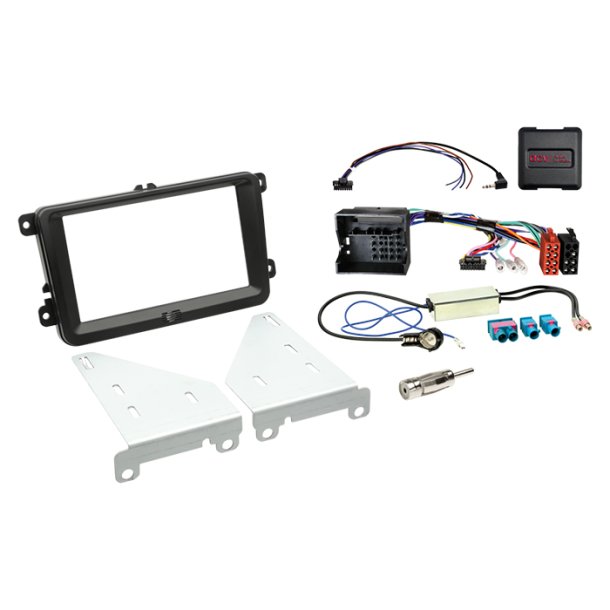

Indhold i pakken 2-DIN radioramme (facia plate) i sort til Seat/Skoda/VW (modelafhængig) SWC/CAN-ledningsnet til Seat/Skoda/VW Antenneadapter Fakra (han) (sæt) til DIN (han) / ISO (han)
Valgfrit tilbehør Lommerum (facia pocket) til 2-DIN facia plates med skruefastgørelse
Installationsanbefaling Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering. Tilslut og konfigurer interface og radio uden spænding, og tilslut bilens hovedstik til sidst. Udfør funktionstest af ratbetjening, antenne, baksignal og øvrige signaler før endelig montering i instrumentbordet.
