Komplet 2-DIN Kit Seat/Skoda/VW 40Pin/52Pin Quadlock – facia, ledningsnet og antenneadapter til eftermontering
Dette komplette 2-DIN monteringssæt fra acv (premium quality) gør det muligt at udskifte bilens originale VAG-radio (OEM HU) med en eftermarkeds 2-DIN enhed, samtidig med at nødvendige tilslutninger og analoge styresignaler til ratbetjening (SWC) stilles til rådighed. Kittet er udviklet til Seat, Skoda og VW med 40-pin og/eller 52-pin Quadlock-forbindelser.
Funktion og anvendelse Mange biler har fabriksmonterede, bilspecifikke head units, der passer visuelt i instrumentbordet. Dette installationskit indeholder de centrale komponenter til at erstatte OEM-enheden med en retrofit-radio. SWC-kablet leverer nødvendige analoge signaler til betjening af en eftermonteret HU, men understøtter ikke bilfunktioner eller køretøjsindstillinger via menu (afhænger af bilens udstyr og den valgte HU).
Vigtige bemærkninger før montering Sammenlign altid de viste/angivne stiktyper med stik i bilen og kontrollér både optisk og teknisk kompatibilitet. Kontrollér hvilken OEM-radio der har siddet monteret, og test funktioner (inkl. SWC) før endelig samling. Genimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
Tekniske data Farve: Sort Monteringsudskæring til HU-display: 172 mm x 98,5 mm CAN Bus: Ja (signaltilpasning via interface/kabelsæt) Stiktype: 40 Pin Quadlock VAG + 52 Pin Quadlock VAG SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens krav) Antenne: OEM Fakra (han) til DIN (han) / ISO (han) med 12V phantom power
Tilgængelige signaler (analoge udgange) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgear-signal Pink: Hastighedspuls (VSS) Grøn: GND håndbremse-signal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Antenne og forstærkersystem Kittet er beregnet til køretøjer uden OEM-forstærket lydsystem. Blå ledning: +12V antenna remote (til biler med +12V antennesystem). Bemærk: Køretøjer med 52 Pin Quadlock og 8,5V antennesystem kan kræve en specifik antenneadapter (Fakra dobbelt til DIN 8,5V LEONI), varenr.: 1524-29-1 (tilkøb).
Kompatibilitet – passer til følgende køretøjer Seat Seat Alhambra (7N) 10/2010 – 04/2015 Seat Leon (1P) 04/2009 – 11/2012 Seat Toledo (NH) 03/2013 – 05/2015 Skoda Skoda Fabia (5J) 03/2007 – 04/2010 Skoda Fabia (5J) 06/2010 – 06/2014 Skoda Octavia (1Z) 06/2004 – 05/2009* Skoda Octavia (1Z) 01/2009 – 03/2013** Skoda Rapid (NH) 04/2015 – 05/2017*** Skoda Rapid (NH) 05/2017 – 02/2019*** Skoda Roomster (5J) 09/2006 – 04/2010 Skoda Roomster (5J) 06/2010 – 02/2015 Skoda Praktik (5J) 09/2006 – 04/2010 Skoda Praktik (5J) 06/2010 – 02/2015 Skoda Superb (3T) 07/2008 – 05/2013**** Skoda Superb (3T) 06/2013 – 05/2015**** Skoda Yeti (5L) 08/2009 – 10/2013***** Skoda Yeti (5L) 10/2013 – 07/2017***** VW VW Amarok (2H) 07/2010 – 08/2016 VW Amarok (2H) 09/2016 – 07/2020 VW Beetle (16) 11/2011 – 06/2016 VW Caddy III (2K) 10/2003 – 08/2010 VW Caddy III (2K) 09/2010 – 04/2015 VW Caddy IV (DU) 06/2015 – 09/2020 VW CC (3C/35) 06/2008 – 11/2011 VW CC (3C/35) 02/2012 – 08/2016 VW EOS (1F) 05/2006 – 10/2010 VW EOS (1F) 10/2010 – 04/2015 VW Golf V (1K) 11/2003 – 09/2008 VW Golf V (1KM) 06/2007 – 10/2009 VW Golf V Plus (1KP) 01/2005 – 02/2009 VW Golf VI (1K) 11/2008 – 09/2012 VW Golf VI (1KM) 11/2009 – 04/2013 VW Golf VI Plus (1KP) 03/2009 – 01/2014 VW Jetta V (1KM) 09/2005 – 10/2010 VW Jetta IV (162) 01/2011 – 08/2014 VW Passat B6 (3C2) 11/2005 – 07/2010 VW Passat B6 (3C5) 08/2005 – 07/2010 VW Passat B7 (3C/362) 11/2010 – 10/2014 VW Polo V (6R) 06/2009 – 01/2014 VW Scirocco III (13) 08/2008 – 04/2014 VW Sharan II (7N) 08/2010 – 04/2015 VW Sharan II (7N) 07/2015 – 10/2021 VW Tiguan I (5N) 10/2007 – 02/2011 VW Tiguan I (5N) 06/2011 – 04/2016 VW Touran I (1T) 01/2003 – 09/2006 VW Touran I (1T) 11/2006 – 04/2010 VW Touran I (1T) 08/2010 – 04/2015 VW T6 (7HC) 07/2015 – 08/2019******
OEM-radioer og udstyr (uddrag) Understøtter installation i køretøjer med bl.a. følgende OEM-enheder/opsætninger (afhænger af bilens stik og udstyr): RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 RNS315 / RNS510 Skoda Bolero / Stream / Swing Skoda Amundsen / Columbus (OEM navigation) MIB-PQ (udvalgte modeller) Bemærk: Køretøjer uden RCD320 OEM HU med ISO-stik er ikke omfattet.
Bemærk om Skoda OEM HU-cover (kræves på udvalgte modeller) * Køretøjer med Amundsen / Columbus / Nexus OEM navigation ** Bolero / Swing: Skoda OEM Sat Nav HU-cover (varenummer afhænger af udstyr) *** Skoda Rapid: Skoda OEM HU-cover, OEM varenr. 5JA858 415 9B9 **** Skoda Superb: Skoda OEM Sat Nav HU-cover, OEM varenr. 3TO8580691QB (afhængigt af udstyr) ***** Skoda Yeti: Skoda OEM HU-cover, OEM varenr. 5L0858069L1 QB ****** VW T6: OEM HU-cover skal tilpasses i midten

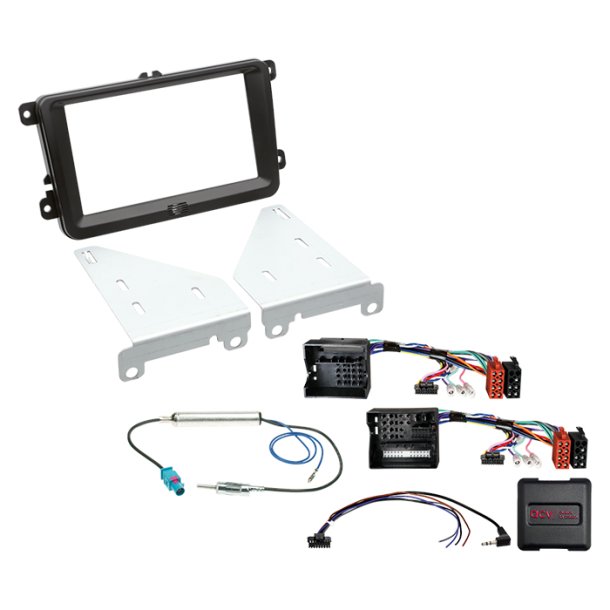

Indhold i pakken 2-DIN facia plate (sort) til Seat/Skoda/VW, varenr.: 381320-30-1 SWC kabel-/adapterkit Seat/Skoda/VW 40Pin/52Pin Quadlock, varenr.: 42xvw019-0 Antenneadapter Fakra (han) til DIN (han) med 12V phantom power, varenr.: 1524-03-0
Valgfrit tilbehør Lommeramme (faccia pocket) til 2-DIN facia plates med skruefastgørelse, varenr.: 271000-10
Montering (kort anbefaling) Afmontér OEM-radio spændingsfrit, og kontrollér alle forbindelser før tilslutning. Tilslut eftermarkedsradioen i henhold til radioens manual, og tilslut resten af installationen til bilen som sidste trin. Udfør funktionstest af ratbetjening, antenne/phantom power, belysning, bak-signal og øvrige relevante signaler før endelig samling. Dip-switch-indstillinger kan være nødvendige afhængigt af radiofabrikant (se manual til retrofit-enheden).
