Komplet 10"/9"/7" Kit VW Golf VII(AU) 2012-2020 LHD

Komplet 10"/9"/7" kit til VW Golf VII (AU) 2012-2020 LHD – radioramme, CAN-bus interface og infotapter til eftermontering
Dette komplette ACV premium installationskit er udviklet til venstrestyrede VW Golf VII (AU) og gør det muligt at udskifte bilens originale MIB-hovedenhed (OEM HU) med en eftermarkedsradio i 10", 9" eller 7" format. Kittet samler alle nødvendige komponenter til en teknisk korrekt integration, så centrale bilfunktioner bevares via CAN-bus, og betjening via ratknapper (SWC) kan understøttes afhængigt af bilens udstyr og software.
Anvendelse og fordele Monteringsløsning med faciaplade i piano black til et OEM-lignende finish Infodapter/CAN-bus interface til gendannelse af udvalgte bilfunktioner og visninger Understøtter ratbetjening (SWC) via medfølgende SWC-lead (kræver passende multilead til den valgte radio, afhængigt af mærke/model) Velegnet til retrofit af 10", 9" og 7" enheder med forskellige kabinettyper (modulære enheder med display og “silverbox” samt enheder med L-body eller short body)
Passer til følgende køretøjer VW Golf VII (AU) 11/2012 – 12/2016 VW Golf VII (AU) 03/2017 – 05/2020 Bemærk: Kun LHD (venstrestyret).
Ikke egnet til Køretøjer med MOST-baseret originalt forstærkersystem (OEM amplified system) Køretøjer med “open dash” løsning Køretøjer uden OEM-forberedelse (f.eks. manglende SWC/højttalerforbindelser/HU-forberedelse)
Connector og systeminformation CAN-bus: Ja Ratbetjening (SWC): Ja, afhænger af udstyr og korrekt tilslutning Hovedstik: 52-pin Quadlock VAG Antenne remote (blå): +12V antenna remote
Monteringsmål (udskæring til display) 10" display: 242,5 mm x 147 mm 9" display: 218,50 mm x 130 mm 7" display: 178/173 mm x 102/98 mm
Leverede signaler (udgange) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V baksignal (reverse) Grøn: GND parkeringsbremse-signal Gul/sort: GND telefon mute-signal Maks. samlet belastning på udgange: 100 mA Ved strømbehov over 100 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Funktioner og visninger (afhænger af bilens udstyr/software) Visualisering af klimabetjening (hvor understøttet) Visualisering af OPS/P-sensorer (hvor understøttet) CAR-vehicle settings understøttes i udvalgt omfang Betjening af CAR-menu kan ske via ratknapper (SWC) uden ekstra switch-panel Bemærk: Reimporterede biler eller biler med anden software kan have begrænsninger/inkompatibilitet i visse funktioner.
Vigtige bemærkninger før installation Kontrollér OEM-hovedenhed og køretøjsindstillinger for tilgængelige funktioner før afmontering Sammenlign stik og ledningsnet visuelt og teknisk med bilens originale forbindelser, før endelig montering Afslut altid med fuld funktionstest før endelig samling af instrumentbordet Bemærk: Ikke alle komfort- og assistentsystemer kan understøttes efter retrofit (eksempler: Trailer Assist, E-Call og visse førerassistentsystemer)
E-Call E-Call understøttes ikke direkte via dette kit. Køretøjer med E-Call kræver særskilt løsning for fastholdelse af E-Call-funktion (tilkøb kan være nødvendigt).
Parkeringsassistent (front PDC) Hvis bilen har front PDC, kan front PDC blive vist efter tænding. For at forlade visningen: bekræft via bilens PDC-kontakt.
Antenne og phantom power (vigtigt) Kontrollér antennens phantom supply-spænding ved måling med OEM-enheden før installation. Der kan forekomme systemer med 8,5V eller +12V antenneforsyning, og korrekt adapter/phantom-feed skal anvendes for stabil FM/DAB-modtagelse.

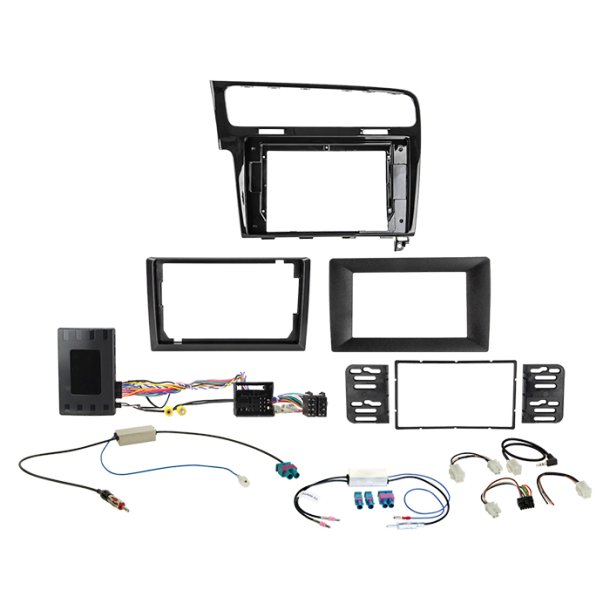

Indhold (scope of delivery) Faciaplade/monteringskit VW Golf VII (AU) 2012-2020 til 10"/9"/7" eftermarkedsradio CAN-bus kit VAG Quadlock til ISO inkl. antenne-tilpasning (Fakra til ISO afhængigt af bil/opsætning) SWC-lead til ACV multilead (radiomærke-specifik adapter kan være påkrævet) Antenneadapter Fakra(m) til DIN(m) med 12V phantom (medfølger) Antenneadapter Fakra(m) dobbelt til DIN(m) med 8,5V (medfølger)
Valgfrit tilbehør (tilkøb) Adapter til bakkamera (VW MIB II PQ/MQS) kan være nødvendig afhængigt af OEM-opsætning og valgt radio Løsning til fastholdelse af E-Call-funktion kan være nødvendig på biler med E-Call
Installationsanbefaling Dette produkt er beregnet til montage af fagpersoner. Følg altid installationsvejledninger for både interface og den valgte eftermarkedsradio. Anbefalet sekvens: Forbind alle radioens øvrige tilslutninger først, tilslut derefter kittet til bilen som sidste trin, og afslut med konfiguration (SWC/kamera/håndfri/phantom power) samt fuld funktionstest.
