Komplet 2 DIN Kit Porsche Cayenne 2011-2016 Infodapter

Komplet 2 DIN Kit – Porsche Cayenne 2011-2016 med infodapter
Komplet monterings- og adapterkit til udskiftning af original Porsche PCM 3.1 enhed i Porsche Cayenne (2011–2016) med en eftermarkeds 2-DIN radio. Sættet er udviklet til at passe bilens instrumentbord visuelt og teknisk, så du får en pæn 2-DIN integration samt nødvendige interfaces til at bevare centrale køretøjsfunktioner via CAN-bus og MOST (ved originale forstærkersystemer).
Passer til: Porsche Cayenne (2011 – 2016) Farve: Sort
Kompatibilitet og vigtige bemærkninger: Til køretøjer med ratbetjening (SWC) og CAN-bus Til køretøjer med PCM 3.1 original head unit Til køretøjer med originalt MOST-forstærkersystem Ikke egnet til køretøjer med Burmester 3D High End Surround originalt forstærkersystem Afhængigt af bilens udstyr kan enkelte funktioner være begrænset (fx Trailer Assist, E-Call eller andre førerassistentsystemer). Kontroller bilens OEM-indstillinger og test alle funktioner før endelig montering.
Signaler og funktioner der leveres via interface: Tænding (Ignition) Hastighedspuls (Speed pulse) Bak (Reverse) Parkeringsbremse (Park brake) Ratbetjening (SWC) OPS/parkvisualisering PDC-lydsignaler (chimes)
Tilslutninger og stiktyper: Hovedstik: 40-pin Quadlock (Porsche) Antenne: Fakra (han) til DIN (han) Bakkamera: RCA gul til radioens bakkamera-indgang AUX: RCA rød/hvid til radioens AUX-indgang Forstærkersystem: RCA rød/hvid til forstærket system (bemærk: ingen fader) USB: LVDS til USB-indgang (via medfølgende USB-adapter) Blå/hvid ledning: +12V AMP remote (tændt) For adgang til indstillinger: tilslut reverse-signal output (lilla/hvid) til radioen For visning/opsætning: tilslut og konfigurer radioens bakkamera-indgang

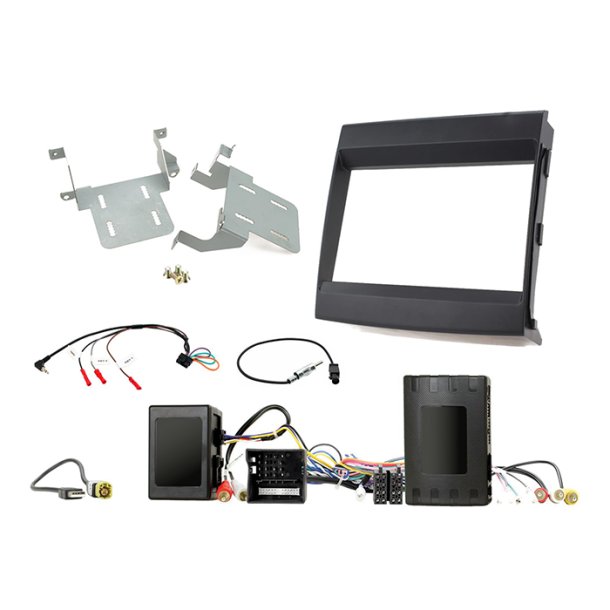

Indhold i pakken: 2-DIN radioramme/faciaplate til Porsche Cayenne 2011–2016, sort (381323-09-1) Infodapter til Porsche 911/Cayenne/Macan/Panamera – AMP MOST (43upo02) SWC ACV lead til Multilead (afhængigt af radio) (42ctmultilead) Antenneadapter Fakra (han) til DIN (han) (1520-01) Antenneadapter Fakra dobbelt (han) til DIN (han) med 12V phantom power (1524-77) USB-adapter til Porsche (til forskellige køretøjer)
Monteringsanbefaling (kort): Kontroller først alle funktioner og bilens indstillinger i den originale PCM-enhed Afbryd den originale head unit spændingsfrit Kontroller alle interface- og kabeltilslutninger spændingsfrit før tilslutning Tilslut radioens kabler iht. radioens manual og tilslut øvrige forbindelser (kamera, SWC, antenne/phantom m.m.) Tilslut hovedforbindelsen til bilen til sidst Konfigurer interface og eftermarkedsradio og udfør fuld funktionstest før endelig samling
Teknisk note: Ændringer i kabelkonfiguration og tilslutninger bør kun udføres af faguddannet montør. Modifikationer af det præmonterede ledningsnet kan påvirke produktgaranti og kræver altid kontrol op imod bilens ledningsdiagram.
