Komplet 2-DIN Kit Seat Ibiza 2008-2015 sort

Komplet 2-DIN Kit Seat Ibiza 2008-2015 azabache sort – monteringssæt med CAN-bus, ratfjernbetjening og antenneadapter
Dette komplette 2-DIN installationskit i acv pro quality er udviklet til Seat Ibiza (6J) og gør det muligt at udskifte bilens originale OEM-radio (head unit) med en eftermarkeds 2-DIN radio, så du får en pæn og korrekt integration i bilens instrumentbord. Sættet inkluderer både 2-DIN radioramme (facia plate), ledningsadapter med CAN-bus og interface til ratbetjening (SWC) samt antenneadapter med phantom power.
Funktion og anvendelse Mange bilproducenter anvender bilspecifikke originalradioer, som er tilpasset dashboardets design og bilens funktioner. Dette kit samler de nødvendige komponenter til at erstatte OEM-enheden og samtidig bevare udvalgte bilfunktioner via CAN-bus, herunder signaler til tænding, lys og bakgear (afhængigt af bilens udstyr og eftermarkedsradioens muligheder).
Passer til følgende køretøjer Seat Ibiza (6J) 06/2008 – 02/2012 Seat Ibiza (6J) 03/2012 – 06/2015
Bemærk om kompatibilitet (vigtigt) Køretøjer 03/2012 – 06/2015 med kontaktpanel under radioen: understøttes Ikke kompatibel med køretøjer hvor kontaktpanelet indeholder dæktryksovervågning (TPMS) Ikke kompatibel med køretøjer med PDC-knap i kontaktpanelet Hvis kontaktpanelet ikke passer/kan genbruges, kan originalt Seat-reservedel være nødvendig (centerkonsol kontaktindsats med supplerede/udeladte funktioner). Hvis switch strip ikke er anvendelig, kan der være behov for kabel-forlænger til kontaktpanel (Seat Ibiza 03/2012–06/2015) item: zpb1328-08-1. Reimporterede biler eller køretøjer med anden software kan have begrænsninger i funktionalitet.
Farve og finish Azabache sort (AL6) – matcher bilens originale interiørfarve for et OEM-lignende resultat.
Monteringsmål (udskæring til radio/display) 172 mm x 98,5 mm
Stik og tilslutninger CAN-bus: Ja Hovedstik mod bil: 40-pin Quadlock (VAG) Ratfjernbetjening (OEM SWC) ud: 3,5 mm jack / løse ledninger (afhængigt af radioens krav) Antenneadapter: Fakra (han) til DIN (han) med 12 V phantom power Blå ledning: +12 V antenna remote
Tilgængelige signaler (via interface) Rød: +12 V tænding (klemme 15) Orange: +12 V belysning (klemme 58) Lilla/hvid: +12 V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND håndbremse-signal Maks. belastning på udgange: 250 mA Ved behov over 250 mA: brug relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
Ratifunktion (SWC) Sættet understøtter styring fra bilens originale ratknapper, men korrekt funktion afhænger af eftermarkedsradioens kompatibilitet og korrekt opsætning. DIP-switch indstillinger kan være nødvendige og skal vælges efter radiofabrikant (se manualen til interfacet og radioen).

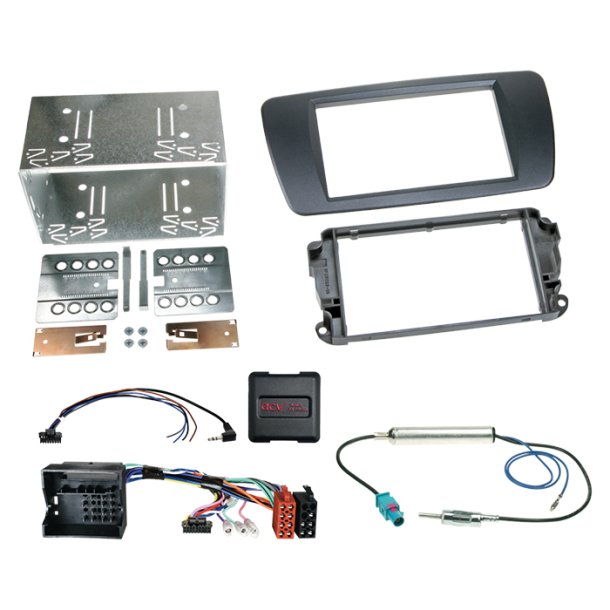

Indhold i pakken 2-DIN radioramme / facia plate til Seat Ibiza (6J) i azabache sort (item: 381328-06-1) SWC CAN-bus ledningsadapter til Seat/Skoda/VW 40-pin Quadlock (item: 42xvw002-0) Antenneadapter Fakra (han) til DIN (han) med 12 V phantom power (item: 1524-03-0)
Valgfrit tilbehør Opbevaringslomme til 2-delt 2-DIN facia (item: 271000-06) INBAY® facia pocket til 2-delt 2-DIN facia (item: 241000-06-1)
Vigtige installationsanbefalinger Sammenlign altid de viste/angivne stik med stikkene i bilen, og kontrollér at de passer både fysisk og teknisk før montering. Kontrollér også, om en af de relevante OEM-radioer har været monteret fra fabrik. Tjek bilens funktioner, bilens indstillinger og ratbetjeningens funktion før endelig samling. Der kan forekomme funktioner, som ikke understøttes af eftermonteringsløsningen, afhængigt af bilens udstyr og radioens software (fx visse førerassistentsystemer).
Installation (kort teknisk overblik) Kontrollér først alle funktioner i OEM-radioen og bilens indstillinger. Afbryd OEM-radioen spændingsfrit. Tilslut og konfigurer interface og radioens tilslutningskabel spændingsfrit, og forbind først installationen til bilens hovedstik til sidst. Udfør derefter software-/DIP-konfiguration af interface og opsæt eftermarkedsradioen til ratstyring, antenne phantom power, kamera/håndfri m.m. efter radioens anvisninger.
