Komplet 2-DIN Kit Seat Ibiza 2008-2015 sort

Komplet 2-DIN Kit Seat Ibiza 2008-2015 nit sort – radioramme med tilslutningskit og ratstyring
Dette komplette 2-DIN monteringskit i acv pro quality er udviklet til Seat Ibiza (6J) og gør det muligt at udskifte bilens originale OEM-radio (head unit) med en eftermarkeds 2-DIN enhed, samtidig med at vigtige bilfunktioner og ratbetjening kan bevares via CAN Bus-interface (afhængigt af bilens udstyr og den valgte radio).
Kittet indeholder både 2-DIN facia/radioramme i farven nit sort samt nødvendige adaptere til strøm, antenne og ratfjernbetjening (SWC). Mange bilproducenter anvender bilspecifikke radioer for at matche instrumentbordets design – med dette kit får du en pæn, integreret montering og korrekte forbindelser til bilens stik.
Bemærk (kompatibilitet og funktioner): Afhængigt af bilens udstyr og eftermarkedsradioens software/funktioner kan enkelte originale funktioner være begrænsede eller ikke understøttet. Genimporterede biler eller biler med anden software kan afvige i funktionalitet. Sammenlign altid de viste/angivne stik med bilens stik (optisk og teknisk), og kontrollér at en af de listede OEM-enheder har været monteret fra fabrikken. Kontrollér bilfunktioner, bilindstillinger og ratstyring (SWC) før endelig samling.
Tekniske oplysninger: Signal: CAN Bus Stiktype (bilside): 40-pin Quadlock VAG SWC-tilslutning: OEM ratstyring til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradio) Antenneadapter: Fakra(m) til DIN(m) med 12V phantom power Blå ledning: +12V antenne remote Monteringsudskæring (HU display): 172 mm x 98,5 mm Farve: nit sort (AN1) Udgange, belastning: maks. 250 mA Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Signaler der stilles til rådighed via interface (afhængigt af bil/opsætning): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremsesignal
Passer til følgende køretøjer: Seat Ibiza (6J) 06/2008 – 02/2012 Seat Ibiza (6J) 03/2012 – 06/2015
Vigtig info for biler 03/2012 – 06/2015 med kontaktpanel under radioen: Køretøjer med dæktrykskontrol i kontaktpanelet er ikke kompatible Køretøjer med PDC-kontakt i kontaktpanelet er ikke kompatible Hvis kontaktlisten/panelet ikke kan genbruges, kan Seat OEM reservedel være nødvendig (midterkonsol kontaktindsats med supplerede/udeladte funktioner) Hvis kontaktlisten ikke kan anvendes: der kan være behov for kabel-forlænger til kontaktpanel-harness (varenr.: zpb1328-08-1)
Opsætning (vigtigt): DIP-switch indstillinger skal tilpasses den valgte eftermarkedsradio – se vejledningen til både interface og radio. Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering, og udfør funktionstest efter montering før endelig samling.

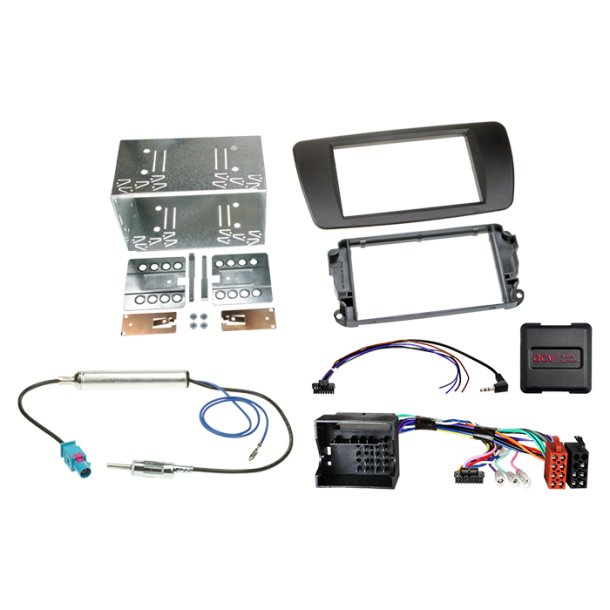

Indhold (scope of delivery): 2-DIN radioramme/facia plate til Seat Ibiza (6J) i nit sort (varenr.: 381328-06-2) SWC/ratstyringsinterface til Seat/Skoda/VW 40-pin Quadlock (varenr.: 42xvw002-0) Antenneadapter Fakra(m) til DIN(m) med 12V phantom power (varenr.: 1524-03-0)
Valgfrit tilbehør (til 2-delte 2-DIN rammer): Opbevaringslomme/pocket (varenr.: 271000-06) Facia pocket INBAY til 2-delte 2-DIN rammer (varenr.: 241000-06-1)
Monteringsanbefaling: Denne type installation omfatter CAN Bus-interface og køretøjsspecifik tilslutning. Installation bør udføres af en faguddannet montør. Alle ændringer i kabelføring/konfiguration skal udføres spændingsløst og kontrolleres ved måling op mod bilens ledningsdiagram, da forkert tilslutning kan påvirke funktion, garanti og i værste fald skade køretøj eller udstyr.
