Komplet 2-DIN Kit Seat Ibiza 2008-2015 dublin grå

Komplet 2-DIN Kit Seat Ibiza 2008-2015 dublin grey – radioramme, CAN-bus adapter og ratbetjening
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte bilens originale OEM-hovedenhed (radio/navigation) med en eftermarkeds 2-DIN enhed i Seat Ibiza (6J). Sættet er designet til at matche instrumentbordets originale udseende i farven dublin grey og indeholder de nødvendige adaptere til at bevare centrale funktioner via CAN-bus, inkl. understøttelse af ratbetjening (SWC) afhængigt af bil og radio.
Fordele: Komplet 2-DIN løsning til Seat Ibiza (6J) Faciaplate/radioramme i dublin grey (AM1) der passer til kabinens design CAN-bus interface til tænding, belysning m.m. (afhængigt af bilens opsætning) Adapter til OEM ratbetjening (SWC) til eftermarkedsradio Antenneadapter Fakra til DIN med 12V phantom power
Passer til følgende køretøjer: Seat Ibiza (6J) 06/2008 – 02/2012 Seat Ibiza (6J) 03/2012 – 06/2015
Vigtig kompatibilitet (03/2012 – 06/2015): Gælder køretøjer med switch panel under hovedenheden (HU) Ikke kompatibel med køretøjer hvor dæktryksovervågning (TPMS) sidder i switch panelet Ikke kompatibel med køretøjer med PDC-knap i switch panelet Hvis switch panelet ikke kan anvendes: Seat OEM reservedel kan være nødvendig (centerkonsol switch-indsats, hvor udeladte funktioner erstattes) Hvis switch strip ikke kan anvendes: der kan være behov for kabel-forlænger Kabel-forlænger (separat): Harness Seat Ibiza 03/2012-06/2015 Switch Panel – item: zpb1328-08-1
Tekniske data: CAN Bus: Ja Bil-stik: 40 Pin Quadlock VAG SWC udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger (afhænger af radioens SWC-standard) Antenne: OEM Fakra (han) > DIN (han) med phantom power Blå ledning: +12V antenne remote Monteringsudskæring (HU/display): 172 mm x 98,5 mm Farve: dublin grey (AM1)
Tilgængelige signaler fra interfacet (afhængigt af bil/softwareniveau): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA: anvend relæ (min. 75 Ohm spolemodstand ved 1 relæ / 150 Ohm ved 2 relæer)
Bemærk om funktioner: Afhængigt af bilens udstyr og eftermarkedsradioens funktioner/software kan enkelte funktioner mangle eller blive erstattet af andre funktioner. Ikke alle køretøjsfunktioner understøttes nødvendigvis (eksempelvis Trailer Assist, eCall eller visse førerassistentsystemer). Reimporterede køretøjer eller køretøjer med afvigende software kan medføre begrænset funktionalitet.
Kontrol før køb og montering: Sammenlign de viste stiktyper med stikkene i bilen, og verificér at de passer både optisk og teknisk Kontrollér at en af de kompatible OEM-hovedenheder har siddet i bilen fra fabrikken Kontrollér bilens OEM-indstillinger og funktioner før demontering Test ratbetjening (SWC) og øvrige funktioner før endelig samling
DIP-switch / opsætning: Interface og/eller kabel kan kræve DIP-switch indstilling til din eftermarkedsradio (se manualen for korrekt indstilling til radiofabrikanten).

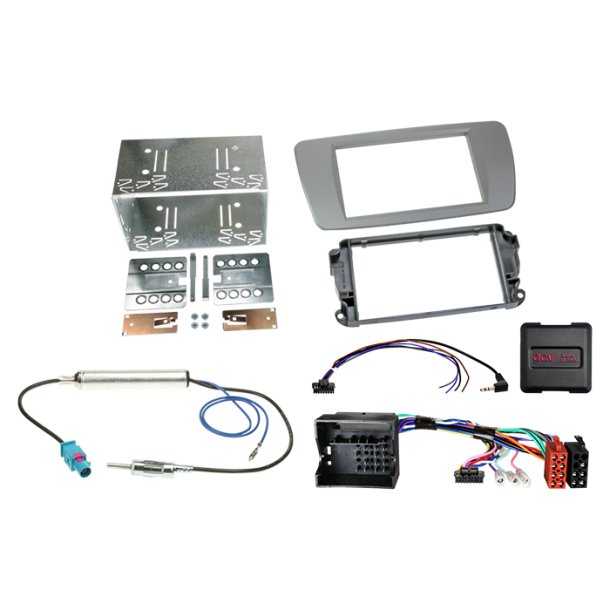

Indhold (scope of delivery): 2-DIN facia plate / radioramme Seat Ibiza (6J) dublin grey – item: 381328-06-4 SWC interface til Seat/Skoda/VW 40Pin Quadlock (Multilead, bulk) – item: 42xvw002-0 Antenneadapter Fakra (han) > DIN (han) med 12V phantom power (bulk) – item: 1524-03-0
Tilvalg (separat): Lomme til 2-DIN facia plates (2-delt) – item: 271000-06 Facia pocket INBAY til 2-DIN facia plates (2-delt) – item: 241000-06-1
Monteringsanbefaling (kort): 1) Kontrollér alle OEM funktioner og bilindstillinger før afmontering 2) Afbryd den originale hovedenhed spændingsfrit 3) Tilslut interface og kabler spændingsfrit og kontrollér konfiguration 4) Tilslut eftermarkedsradio efter radioens monteringsvejledning 5) Tilslut bilens hovedstik til sidst 6) Konfigurér interface og radio (SWC, kamera, handsfree, antenne phantom power m.m.) og udfør funktionstest før endelig samling
