Komplet 2-DIN Kit Seat Ibiza 2008-2015 grå

Komplet 2-DIN Kit Seat Ibiza 2008-2015 – tuam grey monteringssæt med CAN-bus, SWC og antenneadapter
Dette komplette 2-DIN installationskit i acv pro quality gør det muligt at udskifte den originale OEM-radio (head unit) i Seat Ibiza (6J) med en eftermarkeds 2-DIN radio, samtidig med at vigtige køretøjsfunktioner bevares via CAN-bus. Sættet er udviklet til at matche bilens instrumentbord og leveres i farven tuam grey for et fabriksnært udseende.
Funktion og kompatibilitet Mange bilproducenter anvender bilspecifikke radioenheder, der passer til bilens design. Med dette monteringssæt får du de nødvendige komponenter til professionel integration af en retrofit-radio. Bemærk: Afhængigt af bilens udstyr og den nye radios software/funktioner kan enkelte funktioner mangle eller blive erstattet af andre. Funktioner som f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer understøttes i nogle tilfælde ikke.
Passer til følgende køretøjer Seat Ibiza (6J) 06/2008 – 02/2012 Seat Ibiza (6J) 03/2012 – 06/2015
Vigtigt vedr. biler 03/2012 – 06/2015 med kontaktpanel under radioen Køretøjer med kontaktpanel under radioen kræver særlig opmærksomhed. Ikke kompatibel med dæktryksovervågning i kontaktpanelet Ikke kompatibel med PDC-knap i kontaktpanelet Kontaktpanel kan være ikke anvendeligt, og der kan være behov for Seat OEM-reservedele (midterkonsol kontaktindsats med supplerede/udeladte funktioner). Hvis kontaktstrimmel ikke passer, kan kabel-forlænger være nødvendig: Harness Seat Ibiza 03/2012–06/2015 Switch Panel (vare: zpb1328-08-1).
Farve og udskæringsmål Farve: tuam grey Monteringsudskæring (HU display): 172 mm x 98,5 mm
Tilslutninger og interfaces System: CAN Bus Hovedstik: 40-pin Quadlock (VAG) Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhænger af radioens krav) Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power Blå ledning: +12V antenne remote
Tilgængelige signaler fra interface (udvalgte) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND håndbremse-signal
Belastning og relækrav Maks. belastning på udgange: 250 mA Ved strømforbrug over 250 mA kræves relæ: 1 relæspole modstand min. 75 Ohm 2 relæspoler modstand min. 150 Ohm
Bemærk om kompatibilitet Genimporterede køretøjer eller biler med anden software kan have begrænset funktionalitet eller afvigende kompatibilitet. Sammenlign altid de viste stiktyper med bilens stik og kontrollér, at de passer både visuelt og teknisk. Kontroller også, om en af de relevante OEM-radioer har været monteret fra fabrikken.
Anbefaling før endelig montering Kontrollér bilens indstillinger og alle funktioner i den originale radio før afmontering. Test herefter ratbetjening (SWC), bilfunktioner og relevante signaler, før endelig samling af midterkonsollen. DIP-switch indstillinger kan være nødvendige afhængigt af producenten på den nye radio (se manual).

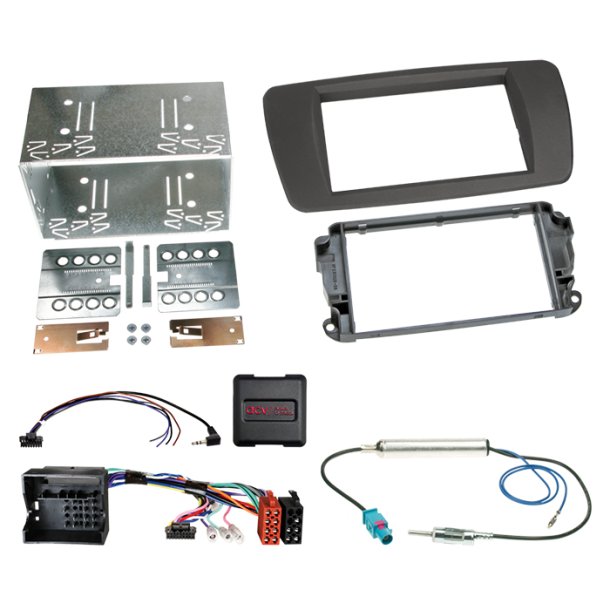

Indhold (scope of delivery) 2-DIN radioramme / facia plate til Seat Ibiza (6J) i tuam grey CAN-bus / SWC interface til Seat/Skoda/VW 40-pin Quadlock (multilead) Antenneadapter Fakra (han) til DIN (han) med 12V phantom power
Tilvalg Lomme til 2-DIN radiorammer, 2-delt (vare: 271000-06) Facia pocket INBAY til 2-delte 2-DIN radiorammer (vare: 241000-06-1)
