Komplet 2-DIN Kit Skoda Octavia(1Z)/Yeti(5L)

Komplet 2-DIN Kit Skoda Octavia (1Z) / Yeti (5L) – radioramme og adaptere til eftermontering
Dette komplette 2-DIN monteringssæt gør det muligt at udskifte bilens originale OEM head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige køretøjsfunktioner som CAN Bus-signalering og ratbetjening (SWC) kan bevares, afhængigt af bilens udstyr og den valgte radio.
Sættet er udviklet til Skoda-modeller med VAG 40-pin Quadlock, og inkluderer de nødvendige adaptere til radioforbindelse, ratbetjening samt antenneadapter med phantom power. Det sikrer en mere professionel installation og et flot resultat, der passer til instrumentbordets design.
Bemærk: Ikke alle bilfunktioner understøttes i alle opsætninger. Funktioner som Trailer Assist, E-Call og visse førerassistentsystemer kan være delvist eller helt uden understøttelse ved eftermontering. Kontrollér altid OEM-radioens indstillinger og bilens funktioner før afmontering, og sammenlign stiktyper visuelt og teknisk med bilens stik før endelig montering. Reimporterede biler eller biler med anden software kan have begrænset kompatibilitet.
Tekniske data og stiktyper: Signaltype: CAN Bus Hovedstik: 40-pin Quadlock VAG Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens krav) Antenneadapter: Fakra (han) dobbelt til DIN (han) med 12V phantom Blå ledning: +12V antenne remote
Tilgængelige signaler (udgange, maks. 250 mA): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND håndbremse-signal Ved strømbehov over 250 mA skal relæ anvendes (spolemodstand min. 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer).
Radioramme og montering: Farve: sort 2-DIN frontplade til integration i bilens konsol Der kan være behov for tilpasning med værkstedsværktøj afhængigt af bilens udstyrsniveau og tidligere radioopsætning. DIP-switch indstillinger kan være nødvendige for korrekt funktion med den valgte radioproducent (se manualen til interface/radio).
Passer til følgende køretøjer: Skoda Octavia (1Z) 06/2004 – 05/2009 Skoda Octavia (1Z) 01/2009 – 03/2013 Skoda Yeti (5L) 08/2009 – 10/2013

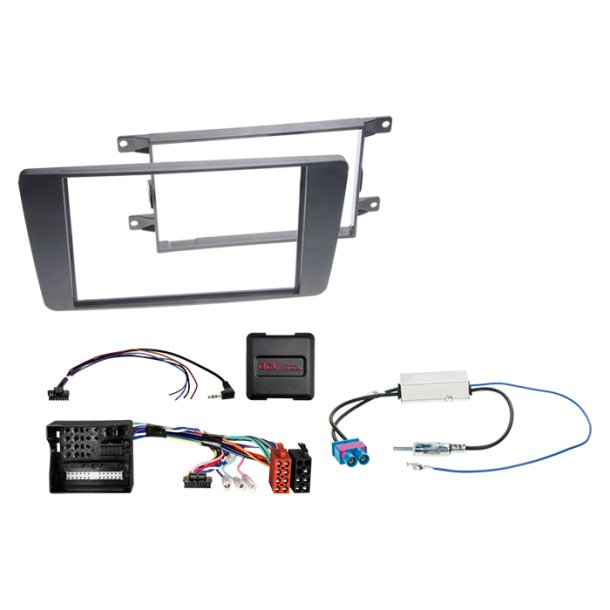

Indhold i pakken: 2-DIN facia plate Skoda Octavia (1Z) / Yeti (5L), sort SWC interface/kabelsæt til Seat/Skoda/VW med 40-pin Quadlock multilead Antenneadapter Fakra (han) dobbelt til ISO/DIN (han) med 12V phantom
Tilvalg (ikke inkluderet): Lomme/rum til 2-DIN facia plates, 2-delt (til specifikke installationer)
Anbefalet kontrol før endelig montering: 1) Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen før afmontering 2) Afbryd OEM-radioen spændingsfrit 3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit 4) Tilslut radioens kabler iht. radioens manual og forbind herefter resten af systemet 5) Tilslut til bilen som sidste trin og udfør funktionstest af ratbetjening og køretøjsfunktioner før endelig samling
